Система охлаждения радиатора

Система охлаждения радиатора

← Система дизельного двигателя Система рабочая гидравлическая →

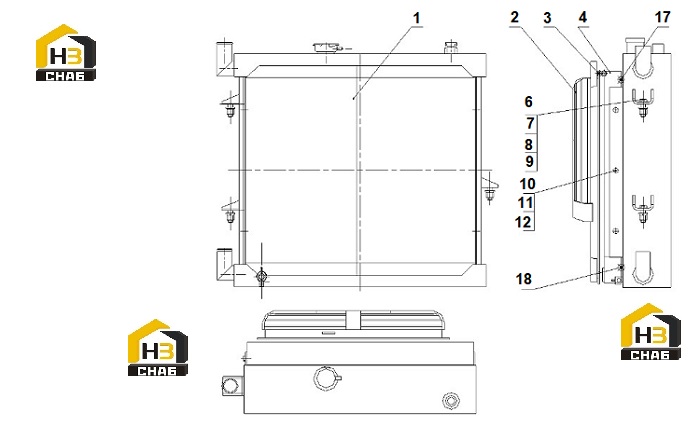

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cooler
Каталожный номер:20C0353
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Frame
Каталожный номер:45D0341
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Seal
Каталожный номер:35C0643
Комплект:1
Примечание:TY-60
0 ₽
шт
№ на схеме:4
Наименование:Cover
Каталожный номер:45D0338
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:60A0905
Комплект:3
Примечание:GB5783-86
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:03B0003
Комплект:3
Примечание:GB5783-86 M12-8-Zn.D
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:06B0008
Комплект:3
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:06B0007
Комплект:3
Примечание:GB97.1-85 12-140HV-Zn.D
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:00B0052
Комплект:6
Примечание:GB5783-86 M8×22-8.8-Zn.D
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:06B0006
Комплект:6
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:03B0021
Комплект:6
Примечание:GB6170-86 M8-8-Zn.D
0 ₽
шт
№ на схеме:17
Наименование:RUBBER BAR
Каталожный номер:84A0906
Комплект:1
Примечание:BFH0003 L=610
0 ₽
шт
№ на схеме:18
Наименование:RUBBER BAR
Каталожный номер:84A0907
Комплект:1
Примечание:BFH0003 L=670
