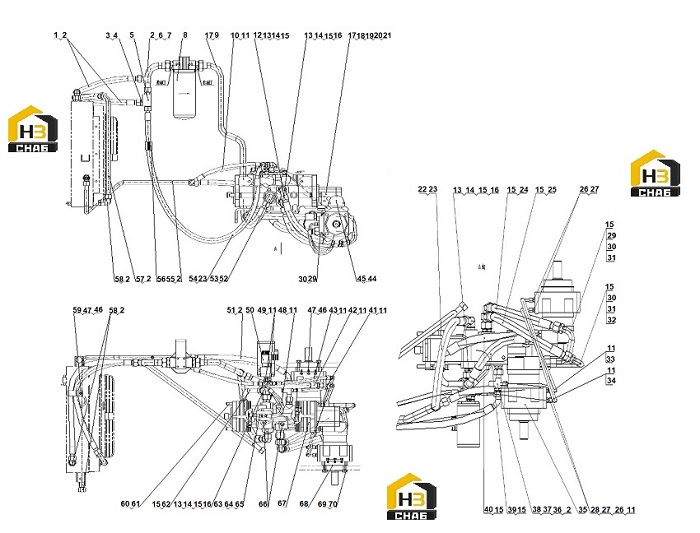

Система гидростатическая (часть 2)

Каталожный номер:07C0916

Комплект:2

Примечание:

№ на схеме:2

Каталожный номер:12B0488

Комплект:15

Примечание:DIN 3865 20.0×2.0

№ на схеме:3

Каталожный номер:00A0992

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:12B0198

Комплект:1

Примечание:GB1235-76 33×3.1

№ на схеме:5

Наименование:Valve

Каталожный номер:12C0223

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:10D2118

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:12B0500

Комплект:2

Примечание:DIN 3865 32×2.5

№ на схеме:8

Наименование:Filter

Каталожный номер:53C0212

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:10D2080

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:05C1032

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:12B0489

Комплект:16

Примечание:DIN 3865 7.5×1.5

№ на схеме:12

Наименование:Connector

Каталожный номер:00A3167

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:12B0492

Комплект:4

Примечание:SAE J515-97 29.74×2.95

№ на схеме:14

Каталожный номер:31C0088

Комплект:6

Примечание:2D9－36

№ на схеме:15

Каталожный номер:12B0487

Комплект:15

Примечание:DIN 3865 20.3×2.4

№ на схеме:16

Каталожный номер:30K0007

Комплект:3

Примечание:1DO-36-16

№ на схеме:17

Наименование:Gear Pump

Каталожный номер:11K0011

Комплект:1

Примечание:PGP517A0330CD1

№ на схеме:18

Наименование:Seal

Каталожный номер:82A0217

Комплект:2

Примечание:H3NP4P4B1B1

№ на схеме:19

Каталожный номер:01B0212

Комплект:2

Примечание:GB5782-86 M14×70－8.8－Zn.D

№ на схеме:20

Каталожный номер:06B0350

Комплект:2

Примечание:GB93-87 14-Zn.D

№ на схеме:21

Наименование:Nut

Каталожный номер:03B0111

Комплект:2

Примечание:GB6170-86 M14－8－Zn.D

№ на схеме:22

Каталожный номер:07C0923

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:12B0402

Комплект:4

Примечание:SAE J515-97 26.0×2.0

№ на схеме:24

Каталожный номер:06C2431

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:06C2432

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:30C0071

Комплект:4

Примечание:1CG-16-04

№ на схеме:27

Каталожный номер:12B0494

Комплект:4

Примечание:SAE J515-97 10.77×2.62

№ на схеме:28

Каталожный номер:10D2227

Комплект:1

Примечание:BC-16

№ на схеме:29

Каталожный номер:30C0075

Комплект:4

Примечание:

№ на схеме:30

Каталожный номер:12B0491

Комплект:4

Примечание:1DG-36-12 23.47×2.62

№ на схеме:31

Каталожный номер:10D2234

Комплект:1

Примечание:SAE J515-97

№ на схеме:32

Каталожный номер:05C1047

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:05C1046

Комплект:1

Примечание:

№ на схеме:34

Наименование:Tee

Каталожный номер:32C0204

Комплект:2

Примечание:

№ на схеме:35

Наименование:Motor

Каталожный номер:11C0393

Комплект:2

Примечание:TMT400FLV

№ на схеме:36

Каталожный номер:30K0011

Комплект:1

Примечание:1CO-30-12

№ на схеме:37

Каталожный номер:12B0493

Комплект:1

Примечание:SAE J515-97 23.47×2.95

№ на схеме:38

Наименование:Cross

Каталожный номер:15D0396

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:06C2426

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:06C2425

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:05C1034

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:07C0918

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:05C1033

Комплект:1

Примечание:

№ на схеме:44

Наименование:Board

Каталожный номер:11A2369

Комплект:2

Примечание:

№ на схеме:45

Наименование:Seal

Каталожный номер:82H0016

Комплект:2

Примечание:

№ на схеме:46

Каталожный номер:00B0007

Комплект:7

Примечание:GB5783-86 M8×16－8.8－Zn.D

№ на схеме:47

Каталожный номер:06B0348

Комплект:7

Примечание:GB93-87 8-Zn.D

№ на схеме:48

Каталожный номер:05C1066

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:31C0148

Комплект:2

Примечание:2C9－16

№ на схеме:50

Наименование:Valve

Каталожный номер:12C0882

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:06C2427

Комплект:1

Примечание:

№ на схеме:52

Каталожный номер:31K0005

Комплект:1

Примечание:1CO9-36-200G

№ на схеме:53

Каталожный номер:12B0410

Комплект:1

Примечание:SAE J515-97 37.47×3.0

№ на схеме:54

Каталожный номер:06C2430

Комплект:1

Примечание:

№ на схеме:55

Каталожный номер:10D2120

Комплект:1

Примечание:

№ на схеме:56

Наименование:Clamp

Каталожный номер:09C0381

Комплект:1

Примечание:

№ на схеме:57

Каталожный номер:10D2158

Комплект:1

Примечание:

№ на схеме:58

Каталожный номер:31C0113

Комплект:3

Примечание:2C9－30

№ на схеме:59

Наименование:Clamp

Каталожный номер:20A4684

Комплект:1

Примечание:

№ на схеме:60

Каталожный номер:04B0266

Комплект:2

Примечание:GB70-85 M12×45－12.9－Zn.D

№ на схеме:61

Каталожный номер:06B0349

Комплект:2

Примечание:GB93－87 12-Zn.D

№ на схеме:62

Каталожный номер:10D2082

Комплект:1

Примечание:

№ на схеме:63

Наименование:Tee

Каталожный номер:32C0277

Комплект:1

Примечание:ACOC-16-06-160G

№ на схеме:64

Каталожный номер:12B0495

Комплект:1

Примечание:SAE J515-97 11.89×1.98

№ на схеме:65

Наименование:Gauge

Каталожный номер:44C0076

Комплект:1

Примечание:CSHS 10-L

№ на схеме:67

Наименование:Piston Pump

Каталожный номер:11C0471

Комплект:1

Примечание:MPT046

№ на схеме:68

Наименование:Seal

Каталожный номер:56A0411

Комплект:2

Примечание:

№ на схеме:69

Каталожный номер:01B0027

Комплект:8

Примечание:GB5783－86 M16×60－8.8－Zn.D

№ на схеме:70
