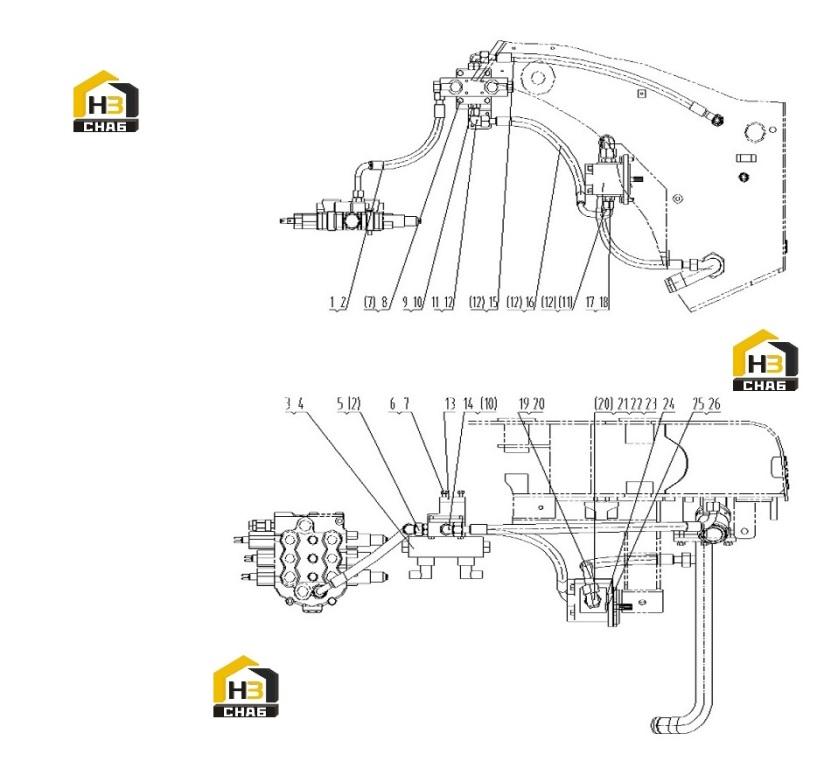

Система гидравлическая

← Клапан коллектора в сборе Система гидростатическая (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:06C2415

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-Ring

Каталожный номер:12B0515

Комплект:3

Примечание:10×2.0

№ на схеме:3

Наименование:Valve

Каталожный номер:12K0009

Комплект:1

Примечание:DG4V-3-8C-DC12

№ на схеме:4

Наименование:Valve block

Каталожный номер:12K0018

Комплект:1

Примечание:CDB-F15D-1.00K6

№ на схеме:5

Наименование:Elbow

Каталожный номер:31K0006

Комплект:1

Примечание:2D9-22

№ на схеме:6

Наименование:Bolt

Каталожный номер:00B0052

Комплект:4

Примечание:GB5783-86 M8×22-8.8-Zn.D

№ на схеме:7

Наименование:Washer

Каталожный номер:06B0348

Комплект:8

Примечание:GB93-87 8-Zn.D

№ на схеме:8

Наименование:Bolt

Каталожный номер:00B0297

Комплект:4

Примечание:GB5783-86 M8×50-8.8-Zn.D

№ на схеме:9

Наименование:Tie-in

Каталожный номер:00A0998

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-Ring

Каталожный номер:12B0342

Комплект:3

Примечание:GB1235-76 20×2.4

№ на схеме:11

Наименование:Tie-in

Каталожный номер:31C0084

Комплект:2

Примечание:2D9-24

№ на схеме:12

Наименование:O-Ring

Каталожный номер:12B0496

Комплект:6

Примечание:DIN 3865 12.0×2.0

№ на схеме:13

Наименование:Bracket

Каталожный номер:22A1487

Комплект:1

Примечание:

№ на схеме:14

Наименование:Elbow

Каталожный номер:31C0082

Комплект:1

Примечание:1CH9-22-180G

№ на схеме:15

Наименование:Hose As

Каталожный номер:06C2416

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose As

Каталожный номер:06C2413

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:31C0096

Комплект:1

Примечание:1DO-24-10

№ на схеме:18

Наименование:O-Ring

Каталожный номер:12B0503

Комплект:1

Примечание:SAE J515-97 19.18×2.46

№ на схеме:19

Наименование:Hose As

Каталожный номер:06C1797

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-Ring

Каталожный номер:12B0488

Комплект:3

Примечание:DIN 3865 20.0×2.0

№ на схеме:21

Наименование:Connector

Каталожный номер:31C0113

Комплект:1

Примечание:2C9-30

№ на схеме:22

Наименование:Connector

Каталожный номер:00A1008

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-Ring

Каталожный номер:12B0493

Комплект:1

Примечание:SAE J515-97 23.47×2.95

№ на схеме:24

Наименование:Gear Pump

Каталожный номер:11C0596

Комплект:1

Примечание:1141 011 001

№ на схеме:25

Наименование:Bolt

Каталожный номер:00B0019

Комплект:2

Примечание:GB5783-86 M10×30-8.8-Zn.D

№ на схеме:26

Наименование:Washer

Каталожный номер:06B0002

Комплект:2

Примечание:GB93-87 10-Zn.D
