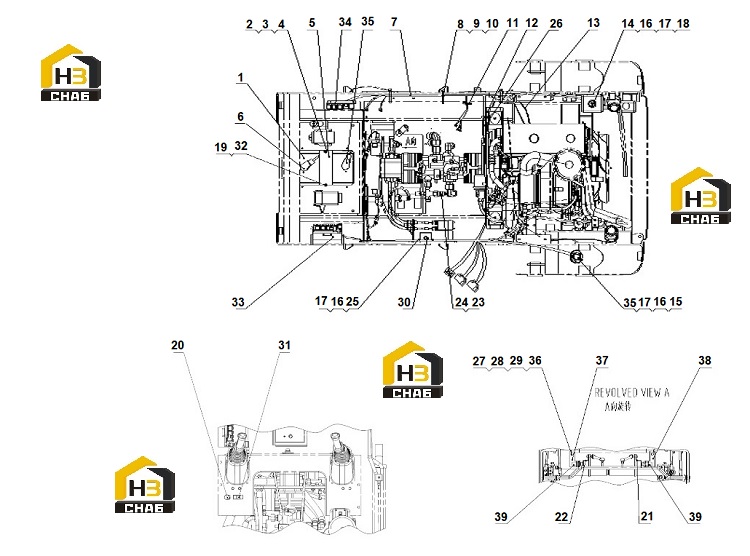

Проводка рамы

← Проводка двигателя Жгут проводов верхней крышки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Battery

Каталожный номер:37B0427

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:03B0053

Комплект:2

Примечание:GB6170-86 M10-8-Zn.D

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0001

Комплект:2

Примечание:GB97.1-85 10-140HV-Zn.D

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0347

Комплект:2

Примечание:GB93-87 10-Zn.D

№ на схеме:5

Наименование:Bracket

Каталожный номер:00D1649

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cable

Каталожный номер:08C1540

Комплект:1

Примечание:

№ на схеме:7

Наименование:Harness

Каталожный номер:08C1542

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tie

Каталожный номер:37B0004

Комплект:32

Примечание:ZD200×5

№ на схеме:9

Наименование:Saddle type tie mount

Каталожный номер:86A0286

Комплект:34

Примечание:STM&-2

№ на схеме:10

Наименование:Screw

Каталожный номер:04B0073

Комплект:20

Примечание:GB819-85 M5×12-4.8-Zn.D

№ на схеме:11

Наименование:Clip

Каталожный номер:09K0001

Комплект:2

Примечание:11514

№ на схеме:12

Наименование:Clip

Каталожный номер:09K0002

Комплект:11

Примечание:12510

№ на схеме:13

Наименование:Cable

Каталожный номер:08K0010

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:37B0220

Комплект:1

Примечание:XD106

№ на схеме:15

Наименование:Fuel sender

Каталожный номер:30B0311

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:06B0361

Комплект:7

Примечание:GB93-87 5-Zn.D

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0066

Комплект:7

Примечание:GB97.1-85 5-140HV-Zn.D

№ на схеме:18

Наименование:Bolt

Каталожный номер:00B0028

Комплект:7

Примечание:GB5783-86 M5×12-8.8-Zn.D

№ на схеме:19

Наименование:SCREW ROD

Каталожный номер:01B0529

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cigar Lighter

Каталожный номер:37J0003

Комплект:1

Примечание:DY102

№ на схеме:21

Наименование:Plate

Каталожный номер:20A4618

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate

Каталожный номер:20A4617

Комплект:1

Примечание:

№ на схеме:23

Наименование:Temp.Switch

Каталожный номер:30B0263

Комплект:1

Примечание:WB901

№ на схеме:24

Наименование:Washer

Каталожный номер:06B0117

Комплект:1

Примечание:JB982-77 14

№ на схеме:25

Наименование:Screw

Каталожный номер:04B0066

Комплект:2

Примечание:GB819-85 M5×16-4.8-Zn.D

№ на схеме:26

Наименование:Protective shield

Каталожный номер:46C2762

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:00B0075

Комплект:17

Примечание:GB5783-86 M8×20-8.8-Zn.D

№ на схеме:28

Наименование:Washer

Каталожный номер:06B0348

Комплект:20

Примечание:GB93-87 8-Zn.D

№ на схеме:29

Наименование:Washer

Каталожный номер:06B0005

Комплект:20

Примечание:GB97.1-85 8-140HV-Zn.D

№ на схеме:30

Наименование:Wiper Assembly

Каталожный номер:37B0328

Комплект:1

Примечание:DKC-SZB1

№ на схеме:31

Наименование:Hazard Switch

Каталожный номер:34B0147

Комплект:1

Примечание:jk939 for hazard

№ на схеме:32

Наименование:Rubber

Каталожный номер:84A0423

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fuse/ Relay assembly

Каталожный номер:46C1865

Комплект:1

Примечание:

№ на схеме:34

Наименование:Relay assembly

Каталожный номер:46C1847

Комплект:1

Примечание:

№ на схеме:35

Наименование:Cable Assembly

Каталожный номер:08C1541

Комплект:1

Примечание:

№ на схеме:36

Наименование:Nut

Каталожный номер:03B0021

Комплект:2

Примечание:GB6170-86 M8-8-Zn.D

№ на схеме:37

Наименование:Plate

Каталожный номер:21A2977

Комплект:1

Примечание:

№ на схеме:38

Наименование:Plate

Каталожный номер:21A2978

Комплект:1

Примечание:

№ на схеме:39

Наименование:Proximity switch

Каталожный номер:34V0045

Комплект:2

Примечание:DW-AD-613-M18
