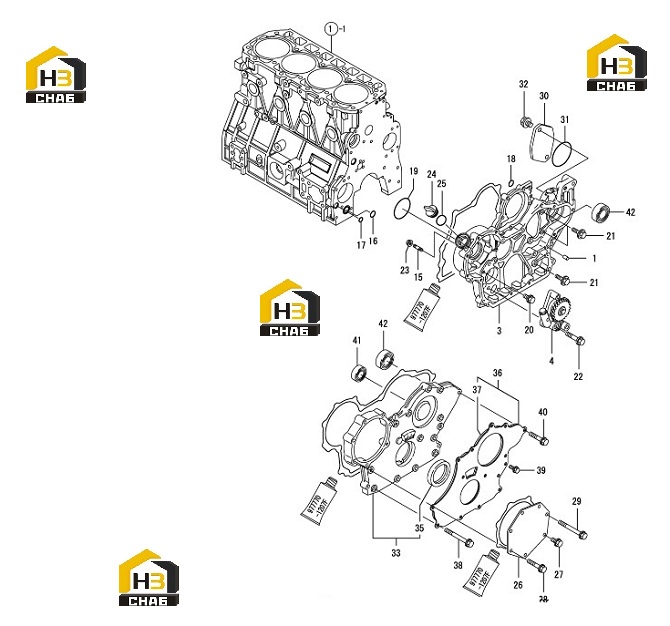

Картер редуктора

← Блок цилиндров в сборе Корпус маховика и масляный поддон →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PARALLEL PIN 8X16

Каталожный номер:129100-01580

Комплект:4

Примечание:

№ на схеме:3

Наименование:HOUSING,GEARS

Каталожный номер:129939-01510

Комплект:1

Примечание:

№ на схеме:4

Наименование:PUMP ASSY, LUB.OIL

Каталожный номер:129900-32001

Комплект:1

Примечание:

№ на схеме:15

Наименование:STUD BOLT

Каталожный номер:26216-100302

Комплект:4

Примечание:

№ на схеме:16

Наименование:O-RING P20

Каталожный номер:129900-32030

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING P14

Каталожный номер:129900-32040

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING 1A P-7.0

Каталожный номер:24311-000070

Комплект:1

Примечание:

№ на схеме:19

Наименование:PACKING, 3075

Каталожный номер:24351-030750

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT M 8X 16 PLATED

Каталожный номер:26106-080162

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT M 8X 20 PLATED

Каталожный номер:26106-080202

Комплект:3

Примечание:

№ на схеме:22

Наименование:BOLT M 8X 45 PLATED

Каталожный номер:26106-080452

Комплект:3

Примечание:

№ на схеме:23

Наименование:NUT

Каталожный номер:26306-100002

Комплект:4

Примечание:

№ на схеме:24

Наименование:COVER,FILLER

Каталожный номер:124160-01751

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING 1A P-32.0

Каталожный номер:24311-000320

Комплект:1

Примечание:

№ на схеме:26

Наименование:COVER, F.I. PUMP

Каталожный номер:129951-01740

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT M 8X 20 PLATED

Каталожный номер:26106-080202

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT M 8X 45 PLATED

Каталожный номер:26106-080452

Комплект:5

Примечание:

№ на схеме:29

Наименование:BOLT M 8X 75 PLATED

Каталожный номер:26106-080752

Комплект:1

Примечание:

№ на схеме:30

Наименование:COVER, HO-P

Каталожный номер:121023-26070

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING 1A G-85.0

Каталожный номер:24321-000850

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT M10X 20 PLATED

Каталожный номер:26106-100202

Комплект:2

Примечание:

№ на схеме:33

Наименование:COVER ASSY,GEAR CASE

Каталожный номер:729906-01550

Комплект:1

Примечание:

№ на схеме:35

Наименование:SEAL, OIL

Каталожный номер:129916-01800

Комплект:1

Примечание:

№ на схеме:36

Наименование:COVER ASSY,GEAR CASE

Каталожный номер:129900-01850

Комплект:1

Примечание:

№ на схеме:37

Наименование:SPONGE

Каталожный номер:129900-01870

Комплект:1

Примечание:

№ на схеме:38

Наименование:BOLT M 8X 70 PLATED

Каталожный номер:129001-91810

Комплект:6

Примечание:

№ на схеме:39

Наименование:BOLT M 8X 16 PLATED

Каталожный номер:26106-080162

Комплект:3

Примечание:

№ на схеме:40

Наименование:BOLT M 8X 40 PLATED

Каталожный номер:26106-080402

Комплект:5

Примечание:

№ на схеме:41

Наименование:BEARING #6205

Каталожный номер:129900-14140

Комплект:1

Примечание:

№ на схеме:42

Наименование:BALL BEARING

Каталожный номер:129900-26250

Комплект:2

Примечание:
