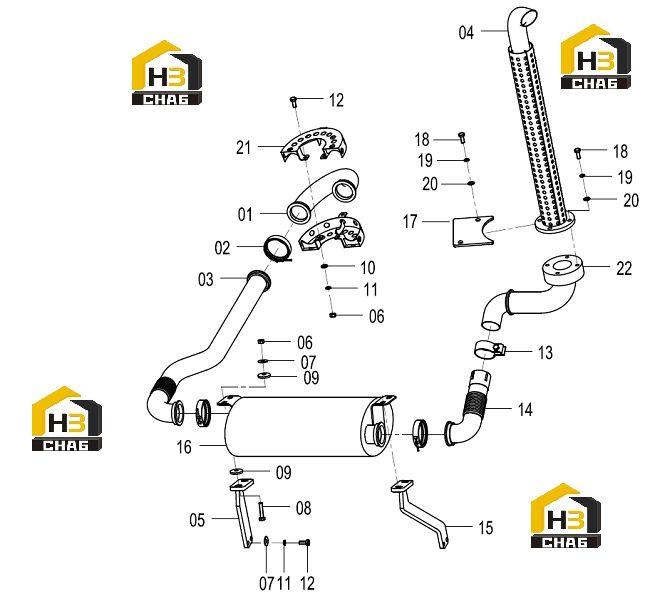

Выхлопная система (cummins b3.3taa, высокий выхлоп) 40c1521 004

← Воздушный фильтр в сборе 40c0367 003 Выхлопная система (luotuo lr4b3-22, выхлоп высокого уровня) 40c2235 002 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:ELBOW

Каталожный номер:10D3384

Комплект:1

Примечание:

№ на схеме:02

Наименование:CLAMP

Каталожный номер:40C1522

Комплект:3

Примечание:

№ на схеме:03

Наименование:TUBE

Каталожный номер:10D9796

Комплект:1

Примечание:

№ на схеме:04

Наименование:EXHAUST PIPE

Каталожный номер:10D3826

Комплект:1

Примечание:

№ на схеме:05

Наименование:BRACKET-LH

Каталожный номер:00D3930

Комплект:1

Примечание:

№ на схеме:06

Наименование:LOCKNUT

Каталожный номер:03J2001

Комплект:7

Примечание:M10

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0030

Комплект:8

Примечание:

№ на схеме:08

Наименование:BOLT

Каталожный номер:00B0004

Комплект:4

Примечание:

№ на схеме:09

Наименование:CUSHION

Каталожный номер:56A0701

Комплект:8

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0001

Комплект:3

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0002

Комплект:7

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0012

Комплект:7

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:40C1523

Комплект:1

Примечание:

№ на схеме:14

Наименование:ELBOW

Каталожный номер:10D3825

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET-RH

Каталожный номер:00D3931

Комплект:1

Примечание:

№ на схеме:16

Наименование:MUFFLER

Каталожный номер:12D0304

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:12A3530

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0035

Комплект:6

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0008

Комплект:6

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0007

Комплект:6

Примечание:

№ на схеме:21

Наименование:PROTECTION SHIELD

Каталожный номер:45D0556

Комплект:2

Примечание:

№ на схеме:22

Наименование:TUBE

Каталожный номер:10D5238

Комплект:1

Примечание:
