Водительское кресло в сборе 47c2233_000_00

← Водительское кресло 47c1104_000_00 Водительское кресло 47c2164_000_00 →

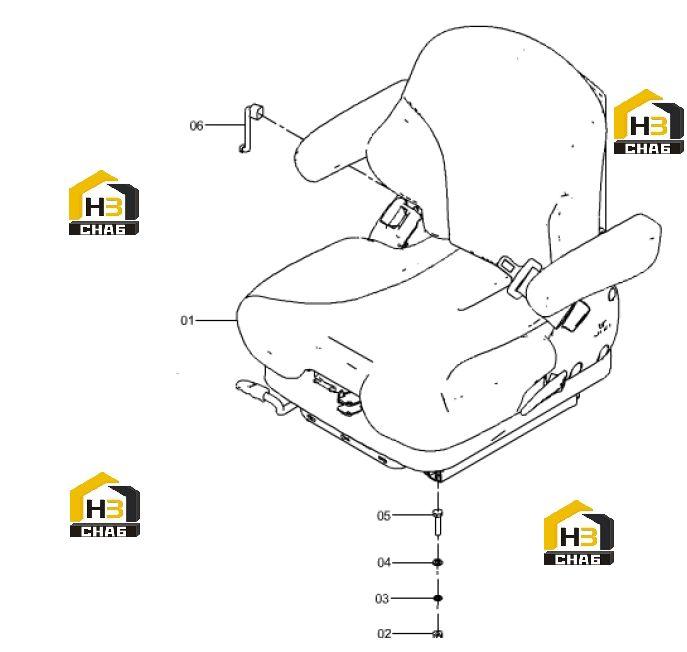

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAT

Каталожный номер:47C2164

Комплект:1

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0021

Комплект:4

Примечание:M8-8-ZN.D

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:8-200HV-ZN.D

№ на схеме:5

Наименование:BOLT

Каталожный номер:01B0016

Комплект:4

Примечание:M8×40-8.8-ZN.D

№ на схеме:6

Наименование:HARNESS

Каталожный номер:08C3817

Комплект:1

Примечание:
