Узел установки бустерного насоса 13k2037 003

Узел установки бустерного насоса 13k2037 003

← Педаль в сборе 13k2034 005 Опора 22c1215 000 →

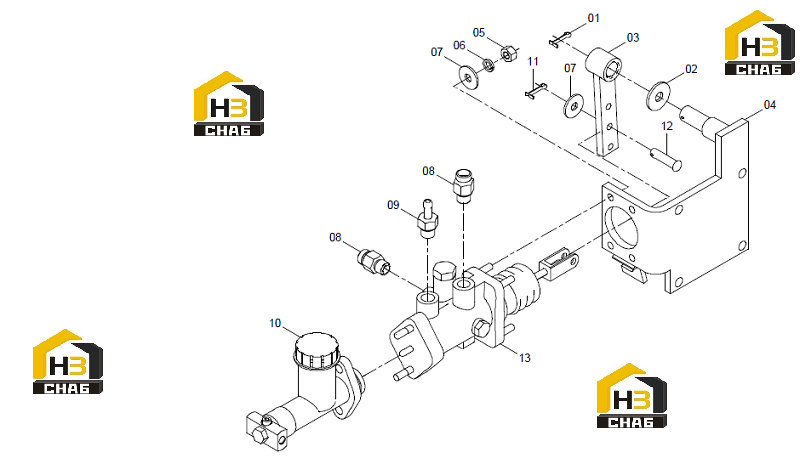

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:PIN
Каталожный номер:08B0040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:ROD
Каталожный номер:16L2041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:BRACKET
Каталожный номер:00D8154
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:NUT
Каталожный номер:03B0021
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0005
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:CONNECTOR
Каталожный номер:00H2144
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:CONNECTOR
Каталожный номер:00H2148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BRAKE CYLINDER
Каталожный номер:13C0522
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PIN
Каталожный номер:08B0031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PIN
Каталожный номер:08B0165
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:ASSISTOR
Каталожный номер:13C0523
Комплект:1
Примечание:
