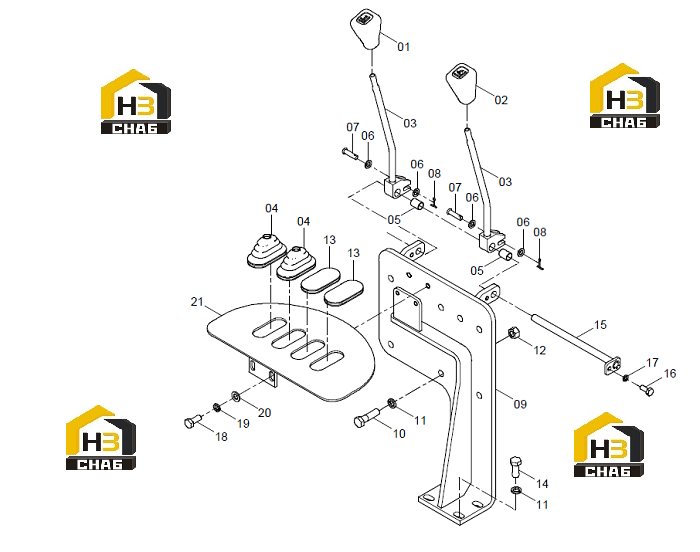

Узел управления многоходовым клапаном 24c1739_000_00

← Узел управления многоходовым клапаном 24c1668_000_00 Узел управления многоходовым клапаном 24c1740_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HANDLE

Каталожный номер:86A0883

Комплект:1

Примечание:

№ на схеме:2

Наименование:HANDLE

Каталожный номер:86A0884

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONTROL LEVER

Каталожный номер:16D1570

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOOT

Каталожный номер:86A0547

Комплект:2

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:26B0137

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:06B0005

Комплект:4

Примечание:8-200HV-ZN.D

№ на схеме:7

Наименование:PIN

Каталожный номер:08V0129

Комплект:2

Примечание:B8×30

№ на схеме:8

Наименование:PIN

Каталожный номер:08B0078

Комплект:2

Примечание:2.5×20-ZN.D

№ на схеме:9

Наименование:BRACKET

Каталожный номер:02D8445

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:01V0387

Комплект:4

Примечание:M12×45-8.8-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0008

Комплект:8

Примечание:12

№ на схеме:12

Наименование:NUT

Каталожный номер:03B0003

Комплект:4

Примечание:M12-8-ZN.D

№ на схеме:13

Наименование:DUST COVER

Каталожный номер:83A0713

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:00B0017

Комплект:4

Примечание:M12×30-8.8-ZN.D

№ на схеме:15

Наименование:TRUNNION

Каталожный номер:11D0764

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:00B0075

Комплект:1

Примечание:M8×20-8.8-ZN.D

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:8

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0012

Комплект:2

Примечание:M10×25-8.8-ZN.D

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:10

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0001

Комплект:2

Примечание:10-140HV-ZN.D

№ на схеме:21

Наименование:BRACKET

Каталожный номер:02D8428

Комплект:1

Примечание:
