Установка наклонного цилиндра 44c1885_000_00

Установка наклонного цилиндра 44c1885_000_00

← Цилиндр наклонный 10c2487_000_00 Цилиндр наклонный 10c2484_000_00 →

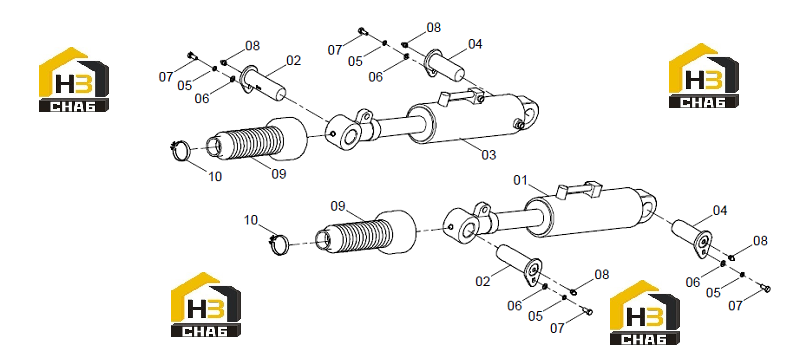

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TILT CYLINDER
Каталожный номер:10C2484
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PIN
Каталожный номер:11L2007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:TILT CYLINDER
Каталожный номер:10C2485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:PIN
Каталожный номер:11L2009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:06B0006
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:06B0005
Комплект:4
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:7
Наименование:BOLT
Каталожный номер:00B0075
Комплект:4
Примечание:M8×20-8.8-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:GREASE FITTING
Каталожный номер:10B0014
Комплект:4
Примечание:M10×1
0 ₽
шт
№ на схеме:9
Наименование:BOOT
Каталожный номер:86A0704
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CLAMP
Каталожный номер:15J2005
Комплект:2
Примечание:
