Система гидравлическая 44c1490 000

Система гидравлическая 44c1490 000

← Система гидравлическая 11e1018(b) Система гидравлическая 11y0094_000_00 →

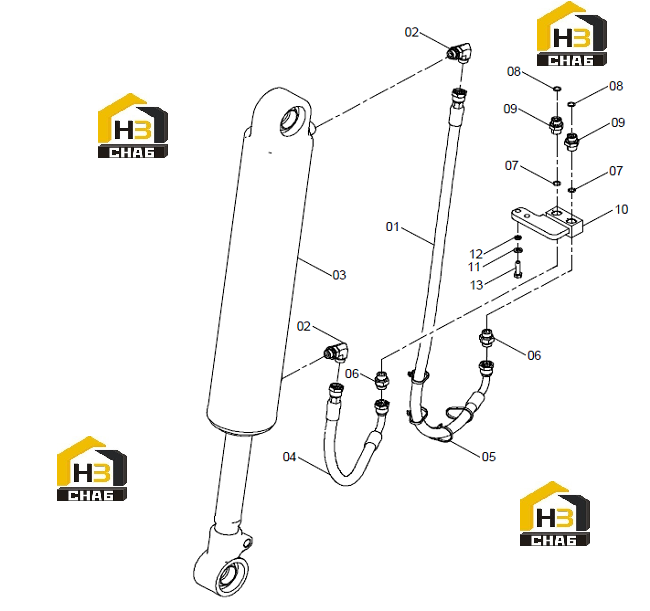

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:HOSE AS
Каталожный номер:06C9766
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:CONNECTOR
Каталожный номер:31C0338
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:CYLINDER
Каталожный номер:10C2090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:HOSE AS
Каталожный номер:06C9765
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:NYLON STRAP
Каталожный номер:37J2003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:CONNECTOR
Каталожный номер:30C0259
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:O-RING
Каталожный номер:12B0035
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:O-RING
Каталожный номер:12B0285
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:CONNECTOR
Каталожный номер:00A2436
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BLOCK
Каталожный номер:15D0892
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER
Каталожный номер:06B0006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:00B0020
Комплект:2
Примечание:
