Система гидравлическая 11e1017(a)

Система гидравлическая 11e1017(a)

← Система гидравлическая 11e1017 003 Система гидравлическая 11e1017(b) →

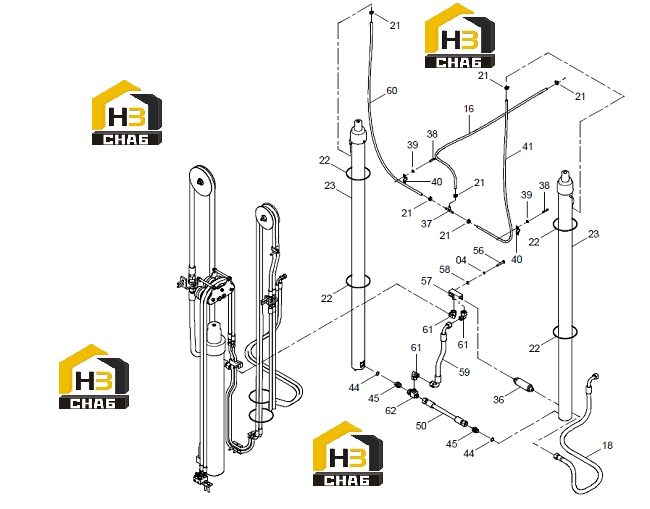

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:04
Наименование:WASHER
Каталожный номер:06B0006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HOSE
Каталожный номер:30A0536
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:HOSE AS
Каталожный номер:06C9645
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CLAMP
Каталожный номер:15J2004
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:NYLON STRAP
Каталожный номер:37J2019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:LIFT CYLINDER
Каталожный номер:10C0987
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:FLOW CONTROL VALVE
Каталожный номер:12K2033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:TEE
Каталожный номер:10L2010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:SCREW
Каталожный номер:04B0106
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:WASHER
Каталожный номер:06B0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:CLAMP
Каталожный номер:27H2005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:TUBE
Каталожный номер:30A0908
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:O-RING
Каталожный номер:12B0379
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:FITTING
Каталожный номер:00A5389
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:HOSE AS
Каталожный номер:06C9641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:BOLT
Каталожный номер:00B0030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:BLOCK
Каталожный номер:33C0106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:WASHER
Каталожный номер:06B0005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:HOSE AS
Каталожный номер:06C9642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:TUBE
Каталожный номер:30A0909
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:CONNECTOR
Каталожный номер:31C0113
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:TEE
Каталожный номер:32C0478
Комплект:1
Примечание:
