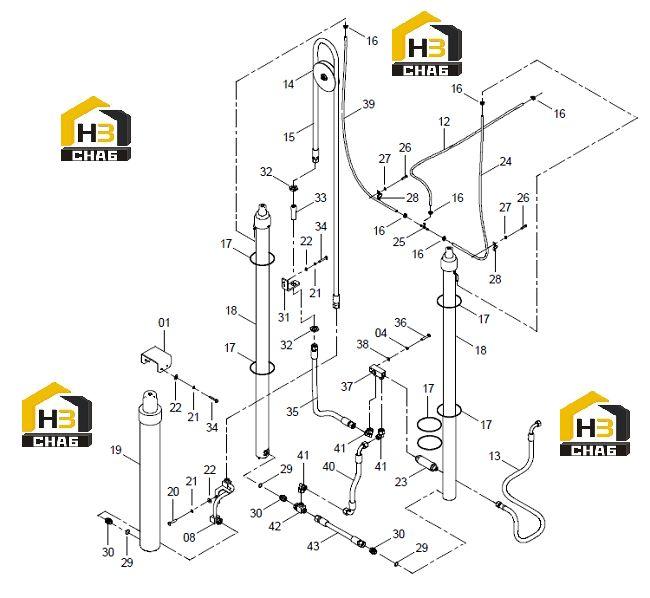

Система гидравлическая 11e1015 001

← Система гидравлическая 11e0856(b) Система гидравлическая 11e1016 001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:PLATE

Каталожный номер:21A5110

Комплект:1

Примечание:

№ на схеме:04

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:08

Наименование:TUBE AS

Каталожный номер:02C0782

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:30A0536

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE AS

Каталожный номер:06C9645

Комплект:1

Примечание:

№ на схеме:14

Наименование:ROLLER

Каталожный номер:22C0495

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:06C9679

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:15J2004

Комплект:6

Примечание:

№ на схеме:17

Наименование:NYLON STRAP

Каталожный номер:37J2019

Комплект:6

Примечание:

№ на схеме:18

Наименование:LIFT CYLINDER

Каталожный номер:10C0987

Комплект:2

Примечание:

№ на схеме:19

Наименование:LIFT CYLINDER

Каталожный номер:10C0986

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0002

Комплект:8

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0001

Комплект:8

Примечание:

№ на схеме:23

Наименование:FLOW CONTROL VALVE

Каталожный номер:12K2033

Комплект:1

Примечание:

№ на схеме:24

Наименование:TUBE

Каталожный номер:30A0908

Комплект:1

Примечание:

№ на схеме:25

Наименование:TEE

Каталожный номер:10L2010

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:04B0106

Комплект:4

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:28

Наименование:CLAMP

Каталожный номер:27H2005

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:12B0379

Комплект:3

Примечание:

№ на схеме:30

Наименование:FITTING

Каталожный номер:00A5389

Комплект:3

Примечание:

№ на схеме:31

Наименование:PLATE

Каталожный номер:23A8272

Комплект:1

Примечание:

№ на схеме:32

Наименование:LOCKNUT

Каталожный номер:26A1952

Комплект:2

Примечание:

№ на схеме:33

Наименование:TUBE

Каталожный номер:00A4217

Комплект:1

Примечание:

№ на схеме:34

Наименование:BOLT

Каталожный номер:00B0012

Комплект:6

Примечание:

№ на схеме:35

Наименование:HOSE AS

Каталожный номер:06C9643

Комплект:1

Примечание:

№ на схеме:36

Наименование:BOLT

Каталожный номер:00B0030

Комплект:2

Примечание:

№ на схеме:37

Наименование:BLOCK

Каталожный номер:33C0106

Комплект:1

Примечание:

№ на схеме:38

Наименование:WASHER

Каталожный номер:06B0005

Комплект:2

Примечание:

№ на схеме:39

Наименование:TUBE

Каталожный номер:30A0909

Комплект:1

Примечание:

№ на схеме:40

Наименование:HOSE AS

Каталожный номер:06C9642

Комплект:1

Примечание:

№ на схеме:41

Наименование:CONNECTOR

Каталожный номер:31C0113

Комплект:3

Примечание:

№ на схеме:42

Наименование:TEE

Каталожный номер:32C0478

Комплект:1

Примечание:

№ на схеме:43

Наименование:HOSE AS

Каталожный номер:06C9641

Комплект:1

Примечание:
