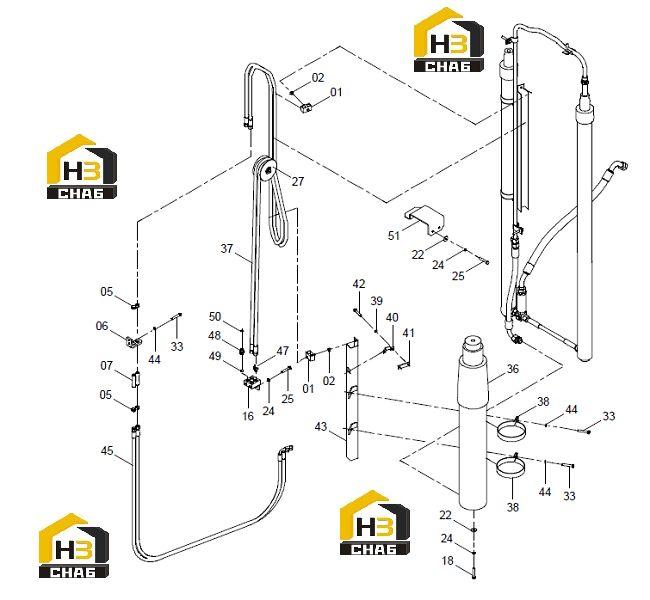

Система гидравлическая 11e1007(b)

← Система гидравлическая 11e1007(a) Система гидравлическая 11e0856 003 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:DOUBLE CLAMP

Каталожный номер:09C0478

Комплект:2

Примечание:

№ на схеме:02

Наименование:NUT

Каталожный номер:03B0021

Комплект:2

Примечание:

№ на схеме:05

Наименование:LOCKNUT

Каталожный номер:26A1953

Комплект:4

Примечание:

№ на схеме:06

Наименование:PLATE

Каталожный номер:29A0291

Комплект:1

Примечание:

№ на схеме:07

Наименование:TUBE

Каталожный номер:00A4170

Комплект:2

Примечание:

№ на схеме:16

Наименование:BASE

Каталожный номер:00D2636

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0164

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0001

Комплект:3

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0002

Комплект:5

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0005

Комплект:4

Примечание:

№ на схеме:27

Наименование:ROLLER

Каталожный номер:25C0643

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLT

Каталожный номер:00B0075

Комплект:4

Примечание:

№ на схеме:36

Наименование:LIFT CYLINDER

Каталожный номер:10C0908

Комплект:1

Примечание:

№ на схеме:37

Наименование:HOSE AS

Каталожный номер:06C9270

Комплект:2

Примечание:

№ на схеме:38

Наименование:CLAMP

Каталожный номер:56A1993

Комплект:2

Примечание:

№ на схеме:39

Наименование:WASHER

Каталожный номер:06B0003

Комплект:2

Примечание:

№ на схеме:40

Наименование:CLAMP

Каталожный номер:19A2156

Комплект:1

Примечание:

№ на схеме:41

Наименование:MOUNTING PLATE

Каталожный номер:12A5326

Комплект:1

Примечание:

№ на схеме:42

Наименование:BOLT

Каталожный номер:00B0021

Комплект:2

Примечание:

№ на схеме:43

Наименование:CHANNELED RAIL

Каталожный номер:00D7621

Комплект:1

Примечание:

№ на схеме:44

Наименование:WASHER

Каталожный номер:06B0006

Комплект:6

Примечание:

№ на схеме:45

Наименование:HOSE AS

Каталожный номер:06C9271

Комплект:2

Примечание:

№ на схеме:47

Наименование:CONNECTOR

Каталожный номер:30C0259

Комплект:2

Примечание:

№ на схеме:48

Наименование:CONNECTOR

Каталожный номер:00A2436

Комплект:2

Примечание:

№ на схеме:49

Наименование:O-RING

Каталожный номер:12B0342

Комплект:2

Примечание:

№ на схеме:50

Наименование:O-RING

Каталожный номер:12B0285

Комплект:2

Примечание:

№ на схеме:51

Наименование:PLATE

Каталожный номер:06A1833

Комплект:1

Примечание:
