Система гидравлическая 11e0489 003

Система гидравлическая 11e0489 003

← Система гидравлическая 11e1076 001 Система гидравлическая 44c0699 003 →

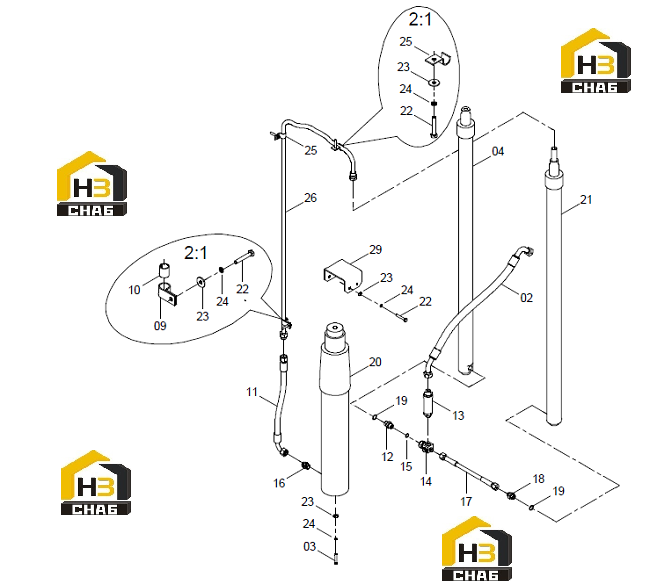

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:02
Наименование:HOSE AS
Каталожный номер:06C3416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOLT
Каталожный номер:00B0164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:LIFT CYLINDER
Каталожный номер:10C0909
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:CLAMP
Каталожный номер:20A7460
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOOT
Каталожный номер:83A0998
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOSE AS
Каталожный номер:06C4915
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CONNECTOR
Каталожный номер:00H2011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:FLOW CONTROL VALVE
Каталожный номер:12K2033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONNECTOR
Каталожный номер:33K2003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-RING
Каталожный номер:12B0289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FITTING
Каталожный номер:00A3802
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HOSE AS
Каталожный номер:06K2091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:00H2142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O-RING
Каталожный номер:12B0379
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:LIFT CYLINDER
Каталожный номер:10C0908
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:LIFT CYLINDER
Каталожный номер:10C0910
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BOLT
Каталожный номер:00B0005
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:WASHER
Каталожный номер:06B0001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:WASHER
Каталожный номер:06B0002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CLAMP
Каталожный номер:20A7459
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:TUBE AS
Каталожный номер:02C0709
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:PLATE
Каталожный номер:21A5110
Комплект:1
Примечание:
