Система дизельного двигателя (cummins b3.3taa) 40c1315 003

← Система дизельного двигателя lr4b3-22 Система двигателя 00y0604_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

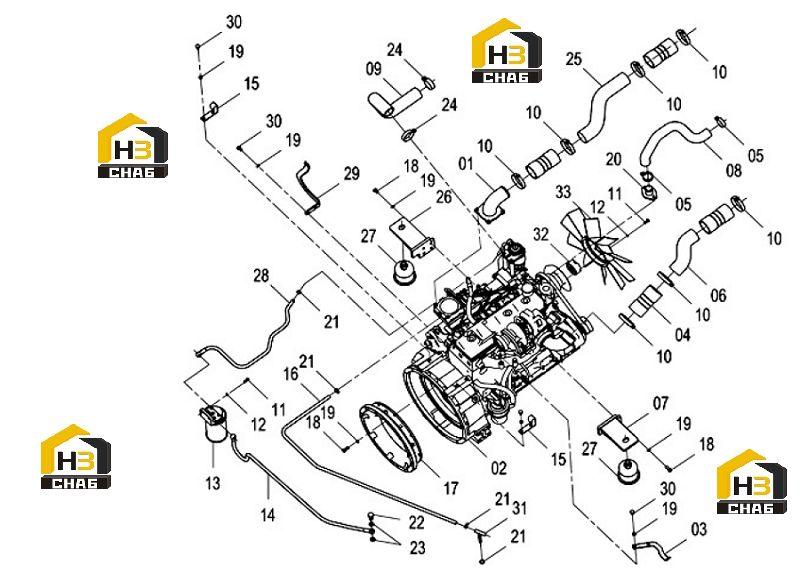

№ на схеме:01

Наименование:CONNECTOR

Каталожный номер:15D0600

Комплект:1

Примечание:

№ на схеме:02

Наименование:DIESEL ENGINE

Каталожный номер:40C1317

Комплект:1

Примечание:

№ на схеме:03

Наименование:CARRIER

Каталожный номер:20A6732

Комплект:1

Примечание:

№ на схеме:04

Наименование:TUBE

Каталожный номер:20C0537

Комплект:4

Примечание:

№ на схеме:05

Наименование:CLAMP

Каталожный номер:15J2005

Комплект:2

Примечание:

№ на схеме:06

Наименование:TUBE

Каталожный номер:38A1568

Комплект:1

Примечание:

№ на схеме:07

Наименование:BRACKET-LH

Каталожный номер:02D2529

Комплект:1

Примечание:

№ на схеме:08

Наименование:DRAIN PIPE

Каталожный номер:32A0538

Комплект:1

Примечание:

№ на схеме:09

Наименование:WATER INTAKE PIPE

Каталожный номер:32A0537

Комплект:1

Примечание:

№ на схеме:10

Наименование:T-CLAMP

Каталожный номер:09C0283

Комплект:8

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:00B0075

Комплект:6

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0006

Комплект:6

Примечание:

№ на схеме:13

Наименование:OIL-WATER

Каталожный номер:53C0355

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:40K2043

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:20A6731

Комплект:2

Примечание:

№ на схеме:16

Наименование:TUBE

Каталожный номер:30A0601

Комплект:1

Примечание:

№ на схеме:17

Наименование:FLANGE

Каталожный номер:47A0129

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:00B0012

Комплект:16

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0002

Комплект:24

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:10D3383

Комплект:1

Примечание:

№ на схеме:21

Наименование:CLAMP

Каталожный номер:15J2002

Комплект:5

Примечание:

№ на схеме:22

Наименование:BANJO BOLT

Каталожный номер:02J2008

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:06B0117

Комплект:2

Примечание:

№ на схеме:24

Наименование:CLAMP

Каталожный номер:15J2010

Комплект:2

Примечание:

№ на схеме:25

Наименование:TUBE

Каталожный номер:38A1569

Комплект:1

Примечание:

№ на схеме:26

Наименование:BRACKET-RH

Каталожный номер:00D3445

Комплект:1

Примечание:

№ на схеме:27

Наименование:CUSHION AS

Каталожный номер:40K2049

Комплект:2

Примечание:

№ на схеме:28

Наименование:FUEL HOSE

Каталожный номер:06C4244

Комплект:1

Примечание:

№ на схеме:29

Наименование:BRACKET

Каталожный номер:21A4425

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:00B0056

Комплект:8

Примечание:

№ на схеме:31

Наименование:TEE

Каталожный номер:02A0634

Комплект:1

Примечание:

№ на схеме:32

Наименование:FLANGE

Каталожный номер:56A1259

Комплект:1

Примечание:

№ на схеме:33

Наименование:FAN

Каталожный номер:86A0806

Комплект:1

Примечание:
