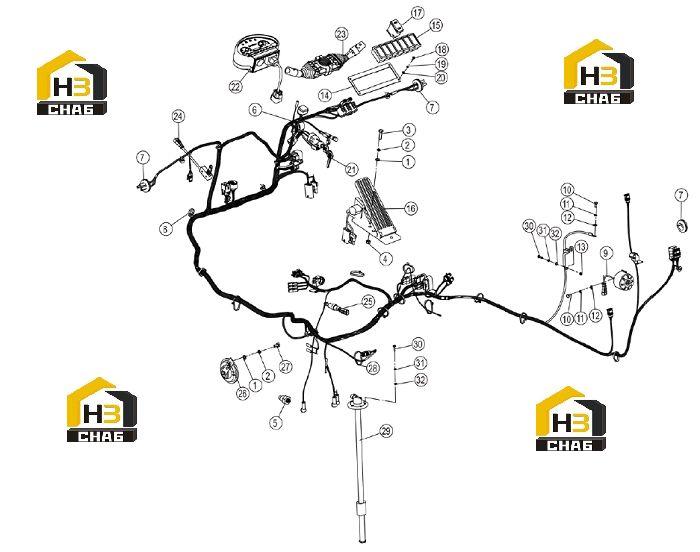

Проводка рамы 49c1754_000_00

← Жгут проводов 08c3817 000 Клемы аккумулятора 46c4941_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WASHER

Каталожный номер:06B0005

Комплект:3

Примечание:8-200HV-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0006

Комплект:3

Примечание:8

№ на схеме:3

Наименование:BOLT

Каталожный номер:00B0020

Комплект:2

Примечание:M8×30-8.8-ZN.D

№ на схеме:4

Наименование:NUT

Каталожный номер:03B0474

Комплект:2

Примечание:M8-8-ZN.D-LH

№ на схеме:5

Наименование:OIL TEMP ALERT SW

Каталожный номер:34B0442

Комплект:1

Примечание:

№ на схеме:6

Наименование:FRAME HARNESS

Каталожный номер:08C9079

Комплект:1

Примечание:

№ на схеме:7

Наименование:GROMMET

Каталожный номер:83A0302

Комплект:3

Примечание:

№ на схеме:8

Наименование:NYLON STRAP

Каталожный номер:37B0597

Комплект:8

Примечание:

№ на схеме:9

Наименование:BEEPER

Каталожный номер:38B0096

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:00B0021

Комплект:2

Примечание:M6×12-8.8-ZN.D

№ на схеме:11

Наименование:WASHER

Каталожный номер:06B0003

Комплект:2

Примечание:6

№ на схеме:12

Наименование:WASHER

Каталожный номер:06B0024

Комплект:2

Примечание:6-140HV-ZN.D

№ на схеме:13

Наименование:NUT

Каталожный номер:03B0032

Комплект:1

Примечание:M5-8-ZN.D

№ на схеме:14

Наименование:MOUNTING PLATE

Каталожный номер:10H2041

Комплект:1

Примечание:

№ на схеме:15

Наименование:SWITCH AS

Каталожный номер:34B0622

Комплект:1

Примечание:

№ на схеме:16

Наименование:ACCELERATOR PEDAL

Каталожный номер:46C9437

Комплект:1

Примечание:

№ на схеме:17

Наименование:CHANGEOVER SWITCH

Каталожный номер:34B1492

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:04B0198

Комплект:4

Примечание:M4×12-4.8-ZN.D

№ на схеме:19

Наименование:WASHER

Каталожный номер:06B0022

Комплект:4

Примечание:4

№ на схеме:20

Наименование:WASHER

Каталожный номер:06B0097

Комплект:4

Примечание:4-200HV-ZN.D

№ на схеме:21

Наименование:START SWITCH

Каталожный номер:34B0474

Комплект:1

Примечание:

№ на схеме:22

Наименование:INSTRUMENT

Каталожный номер:35B0200

Комплект:1

Примечание:

№ на схеме:23

Наименование:COMBINATION SWITCH

Каталожный номер:34B1286

Комплект:1

Примечание:

№ на схеме:24

Наименование:HARNESS

Каталожный номер:34B1336

Комплект:1

Примечание:

№ на схеме:25

Наименование:BRAKE LIGHT SWITCH

Каталожный номер:34B0496

Комплект:1

Примечание:

№ на схеме:26

Наименование:HORN

Каталожный номер:38J2002

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:00B0007

Комплект:1

Примечание:M8×16-8.8-ZN.D

№ на схеме:28

Наименование:NYLON STRAP

Каталожный номер:37J2003

Комплект:13

Примечание:

№ на схеме:29

Наименование:FUEL LEVEL SENSOR

Каталожный номер:30B0459

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:04B0066

Комплект:6

Примечание:M5×16-4.8-ZN.D

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0017

Комплект:6

Примечание:5

№ на схеме:32

Наименование:WASHER

Каталожный номер:06B0066

Комплект:6

Примечание:5-200HV-ZN.D
