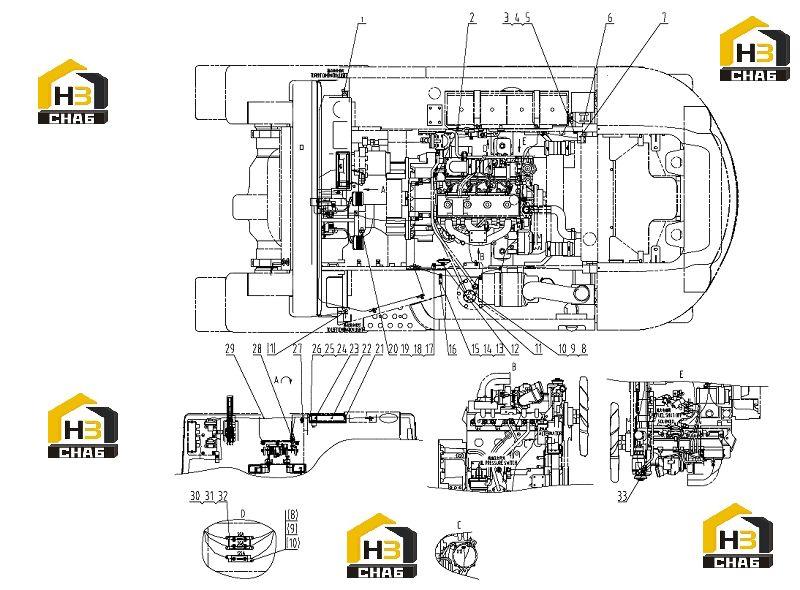

Проводка рамы 46c4358 000

← Проводка рамы 46c3302 001 (cummins b3.3taa) Проводка прибора 46c4429 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GROMMET

Каталожный номер:11J2047

Комплект:2

Примечание:

№ на схеме:2

Наименование:NYLON STRAP

Каталожный номер:37J2003

Комплект:12

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:04B0106

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0003

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:06B0024

Комплект:1

Примечание:

№ на схеме:6

Наименование:GROMMET

Каталожный номер:11J2088

Комплект:1

Примечание:

№ на схеме:7

Наименование:BACKUP BUZZER

Каталожный номер:38B0092

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW

Каталожный номер:04B0066

Комплект:7

Примечание:

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0017

Комплект:7

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:06B0066

Комплект:7

Примечание:

№ на схеме:11

Наименование:FUEL LEVEL SENSOR

Каталожный номер:30B0459

Комплект:1

Примечание:

№ на схеме:12

Наименование:HORN

Каталожный номер:38J2001

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0001

Комплект:2

Примечание:

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:00B0005

Комплект:2

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:21A6504

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:06B0005

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0075

Комплект:1

Примечание:

№ на схеме:20

Наименование:OIL TEMP ALERT SW

Каталожный номер:34B0442

Комплект:1

Примечание:

№ на схеме:21

Наименование:MOUNTING PLATE

Каталожный номер:10H2041

Комплект:1

Примечание:

№ на схеме:22

Наименование:SWITCH AS

Каталожный номер:34B0622

Комплект:1

Примечание:

№ на схеме:23

Наименование:BEACON SWITCH

Каталожный номер:34J2007

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0097

Комплект:4

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:06B0022

Комплект:4

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:04B0090

Комплект:4

Примечание:

№ на схеме:27

Наименование:START SWITCH

Каталожный номер:34B0474

Комплект:1

Примечание:

№ на схеме:28

Наименование:BRAKE LIGHT SWITCH

Каталожный номер:34B0496

Комплект:1

Примечание:

№ на схеме:29

Наименование:FRAME HARNESS

Каталожный номер:08C3527

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER

Каталожный номер:06B0133

Комплект:4

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:06B0101

Комплект:4

Примечание:

№ на схеме:32

Наименование:SCREW

Каталожный номер:04B0234

Комплект:4

Примечание:

№ на схеме:33

Наименование:TEMP SENSOR

Каталожный номер:30B0348

Комплект:1

Примечание:
