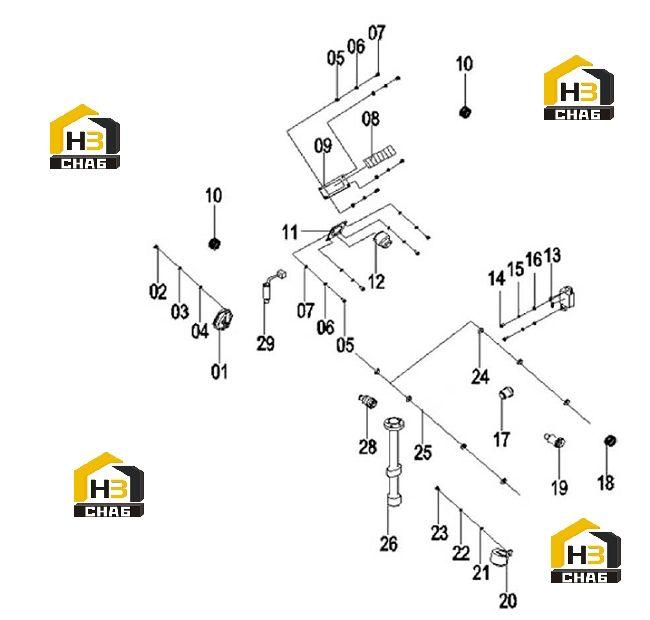

Проводка рамы 46c2375 002

← Система электрики 22e0714 002 Проводка прибора 46c2376 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:HORN

Каталожный номер:38J2001

Комплект:1

Примечание:

№ на схеме:02

Наименование:BOLT

Каталожный номер:00B0075

Комплект:1

Примечание:

№ на схеме:03

Наименование:WASHER

Каталожный номер:06B0006

Комплект:1

Примечание:

№ на схеме:04

Наименование:WASHER

Каталожный номер:06B0005

Комплект:1

Примечание:

№ на схеме:05

Наименование:SCREW

Каталожный номер:04B0090

Комплект:2

Примечание:

№ на схеме:06

Наименование:WASHER

Каталожный номер:06B0022

Комплект:2

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0097

Комплект:2

Примечание:

№ на схеме:08

Наименование:SWITCH AS

Каталожный номер:34B0622

Комплект:1

Примечание:

№ на схеме:09

Наименование:MOUNTING PLATE

Каталожный номер:10H2041

Комплект:1

Примечание:

№ на схеме:10

Наименование:GROMMET

Каталожный номер:11B0133

Комплект:2

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:10A3433

Комплект:1

Примечание:

№ на схеме:12

Наименование:START SWITCH

Каталожный номер:34B0474

Комплект:1

Примечание:

№ на схеме:13

Наименование:FUSE

Каталожный номер:37B0439

Комплект:1

Примечание:

№ на схеме:14

Наименование:SCREW

Каталожный номер:04B0066

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:06B0017

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:06B0066

Комплект:1

Примечание:

№ на схеме:17

Наименование:PRESSURE ALERT SW

Каталожный номер:34B0443

Комплект:1

Примечание:

№ на схеме:18

Наименование:GROMMET

Каталожный номер:11J2088

Комплект:1

Примечание:

№ на схеме:19

Наименование:TEMP SENSOR

Каталожный номер:30B0348

Комплект:1

Примечание:

№ на схеме:20

Наименование:BACKUP BUZZER

Каталожный номер:38B0092

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0024

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0003

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:04B0106

Комплект:1

Примечание:

№ на схеме:24

Наименование:NYLON STRAP

Каталожный номер:37J2003

Комплект:21

Примечание:

№ на схеме:25

Наименование:FRAME HARNESS

Каталожный номер:08C2107

Комплект:1

Примечание:

№ на схеме:26

Наименование:FUEL LEVEL SENSOR

Каталожный номер:30B0459

Комплект:1

Примечание:

№ на схеме:28

Наименование:OIL TEMP ALERT SW

Каталожный номер:34B0442

Комплект:1

Примечание:

№ на схеме:29

Наименование:BRAKE LIGHT SWITCH

Каталожный номер:34B0496

Комплект:1

Примечание:
