Педаль тормоза 45c0644_001_00

← Приводная тормозная система 45c0645_000_00 Педаль в сборе 48k2012 007 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

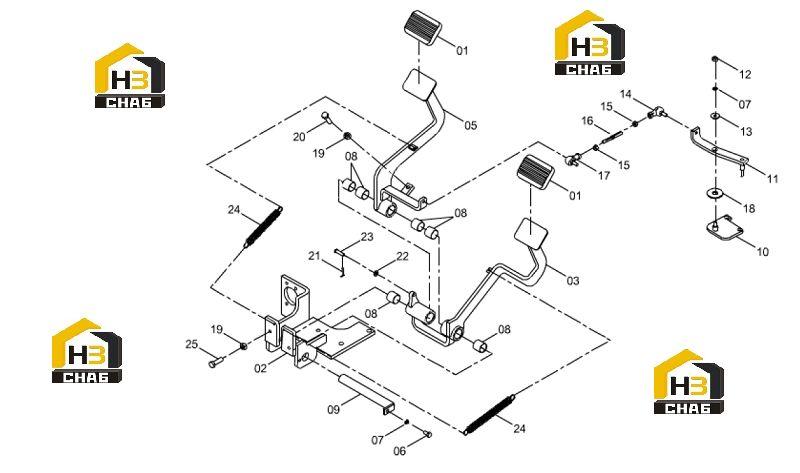

№ на схеме:1

Наименование:FOOTREST

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:2

Наименование:BRACKET

Каталожный номер:02D7903

Комплект:1

Примечание:

№ на схеме:3

Наименование:PEDAL-RH

Каталожный номер:02D7909

Комплект:1

Примечание:

№ на схеме:5

Наименование:PEDAL-LH

Каталожный номер:02D7907

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:00B0007

Комплект:1

Примечание:M8×16-8.8-ZN.D

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0006

Комплект:2

Примечание:8

№ на схеме:8

Наименование:BUSHING

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:9

Наименование:SHAFT

Каталожный номер:16D1600

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET

Каталожный номер:02D8562

Комплект:1

Примечание:

№ на схеме:11

Наименование:LINK

Каталожный номер:16D1553

Комплект:1

Примечание:

№ на схеме:12

Наименование:NUT

Каталожный номер:03B0021

Комплект:3

Примечание:M8-8-ZN.D

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0086

Комплект:1

Примечание:8-200HV-ZN.D

№ на схеме:14

Наименование:KNUCKLE BEARING

Каталожный номер:25B0112

Комплект:1

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:03B0474

Комплект:1

Примечание:M8-8-ZN.D-LH

№ на схеме:16

Наименование:LINKAGE

Каталожный номер:64A1508

Комплект:1

Примечание:

№ на схеме:17

Наименование:KNUCKLE BEARING

Каталожный номер:25B0113

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0060

Комплект:2

Примечание:14-200HV-ZN.D

№ на схеме:19

Наименование:NUT

Каталожный номер:03B0053

Комплект:3

Примечание:M10-8-ZN.D

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0004

Комплект:1

Примечание:M10×50-8.8-ZN.D

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:M10×35-8.8-ZN.D

№ на схеме:21

Наименование:COTTER PIN

Каталожный номер:08V0118

Комплект:1

Примечание:3×25

№ на схеме:22

Наименование:WASHER

Каталожный номер:06B0005

Комплект:1

Примечание:8-200HV-ZN.D

№ на схеме:23

Наименование:-

Каталожный номер:-

Комплект:1

Примечание:B8×28

№ на схеме:24

Наименование:SPRING

Каталожный номер:75A1002

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:00B0019

Комплект:2

Примечание:M10×30-8.8-ZN.D
