Опора цилиндра 34k2046_003_00

← Прокладки 57h2023_000_00 Мачта внешняя (a) →

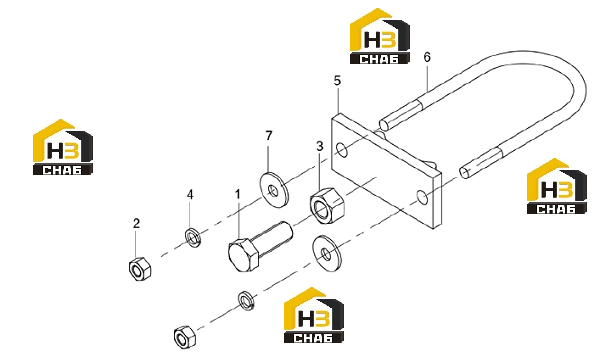

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0094

Комплект:1

Примечание:M16×45-8.8-ZN.D KS0000129691_2

№ на схеме:1

Наименование:BOLT

Каталожный номер:00B0045

Комплект:1

Примечание:M16×50-8.8-ZN.D KS0000129691_1

№ на схеме:2

Наименование:NUT

Каталожный номер:03B0053

Комплект:2

Примечание:M10-8-ZN.D

№ на схеме:3

Наименование:NUT

Каталожный номер:03B0095

Комплект:1

Примечание:M16-8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:10

№ на схеме:5

Наименование:RETAINER

Каталожный номер:71H2015

Комплект:1

Примечание:

№ на схеме:6

Наименование:RETAINING RING

Каталожный номер:76H2012

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:06B0030

Комплект:2

Примечание:10-200HV-ZN.D
