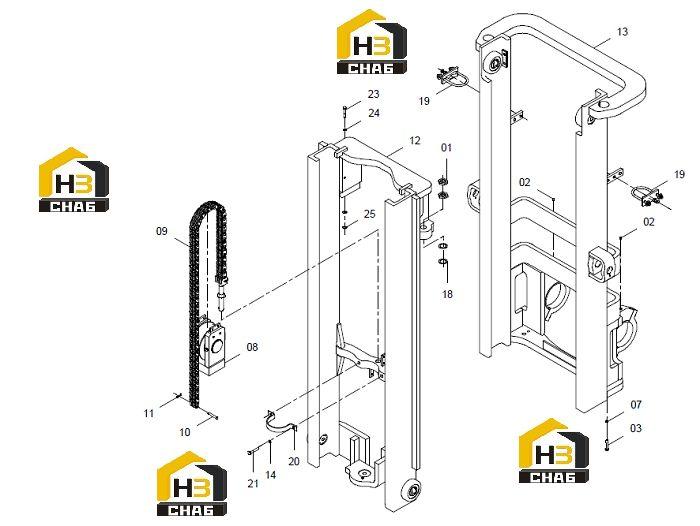

Мачта (2-stage 2.7m/3m full free mast, double valve)

← Мачта (2-stage 3m-4.5m mast) Мачта (3-stage 4.8m/5m full free mast) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:OUTER MAST AS

Каталожный номер:43C1459

Комплект:1

Примечание:32E0856 002

№ на схеме:-

Наименование:INNER MAST AS

Каталожный номер:43C1462

Комплект:1

Примечание:32E0856 002

№ на схеме:-

Наименование:CHAIN AS

Каталожный номер:25C0377

Комплект:1

Примечание:32E0856 002

№ на схеме:01

Наименование:LOCKNUT

Каталожный номер:26A1704

Комплект:2

Примечание:

№ на схеме:02

Наименование:GREASE FITTING

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:03

Наименование:BOLT

Каталожный номер:00B0002

Комплект:2

Примечание:

№ на схеме:07

Наименование:WASHER

Каталожный номер:06B0002

Комплект:2

Примечание:

№ на схеме:08

Наименование:BRACKET

Каталожный номер:22C0431

Комплект:1

Примечание:Z

№ на схеме:09

Наименование:CHAIN

Каталожный номер:25C0321

Комплект:1

Примечание:32E0776 002

№ на схеме:10

Наименование:PIN

Каталожный номер:60A1701

Комплект:1

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:66A0028

Комплект:1

Примечание:

№ на схеме:12

Наименование:INNER MAST AS

Каталожный номер:43C1266

Комплект:1

Примечание:32E0776 002

№ на схеме:13

Наименование:OUTER MAST AS

Каталожный номер:43C1267

Комплект:1

Примечание:32E0776 002

№ на схеме:14

Наименование:WASHER

Каталожный номер:06B0015

Комплект:2

Примечание:

№ на схеме:18

Наименование:SHIM

Каталожный номер:10A4666

Комплект:2

Примечание:

№ на схеме:19

Наименование:CYLINDER SUPPORT

Каталожный номер:34K2046

Комплект:2

Примечание:Z

№ на схеме:20

Наименование:GUARD

Каталожный номер:22A5143

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:00B0014

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:00V0353

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER

Каталожный номер:06B0019

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHIM GP

Каталожный номер:57H2023

Комплект:2

Примечание:
