Крюк 43c3479 000

Крюк 43c3479 000

← Удлинитель вилки 43c3806 000 Крюк 43c5195_000_00 →

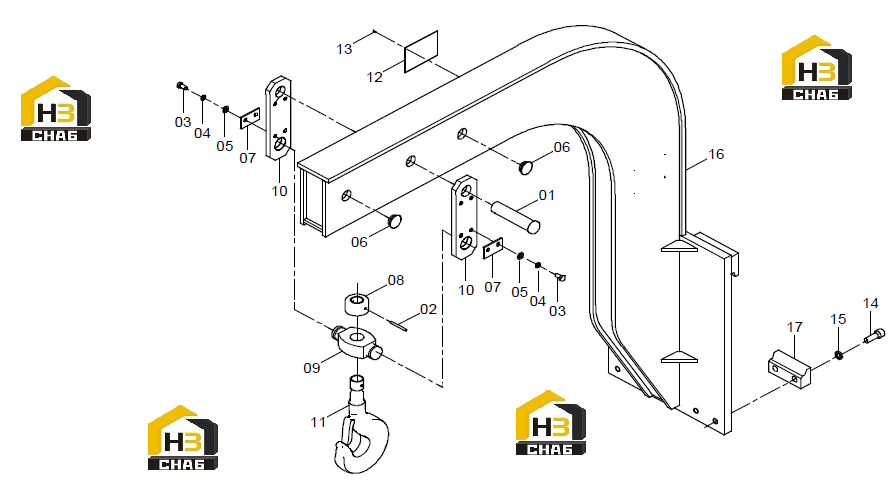

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:PIN
Каталожный номер:60A3330
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:PIN
Каталожный номер:08B0163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:BOLT
Каталожный номер:00B0005
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:WASHER
Каталожный номер:06B0002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:WASHER
Каталожный номер:06B0001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:COVER
Каталожный номер:83A0697
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:MOUNTING PLATE
Каталожный номер:11A3149
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:NUT
Каталожный номер:03J2043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BEAM
Каталожный номер:72A1926
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:SIDE PLATE
Каталожный номер:15A6620
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:HOOK
Каталожный номер:52B0092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NAMEPLATE
Каталожный номер:74A4096
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:RIVET
Каталожный номер:09B0027
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SCREW
Каталожный номер:04B0124
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER
Каталожный номер:06B0015
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BRACKET
Каталожный номер:00D9654
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BLOCK
Каталожный номер:72A0929
Комплект:2
Примечание:
