Крепление 22c2367_000_00

← Огнетушитель Крепление резервуара для жидкости 47c2030_000_00 →

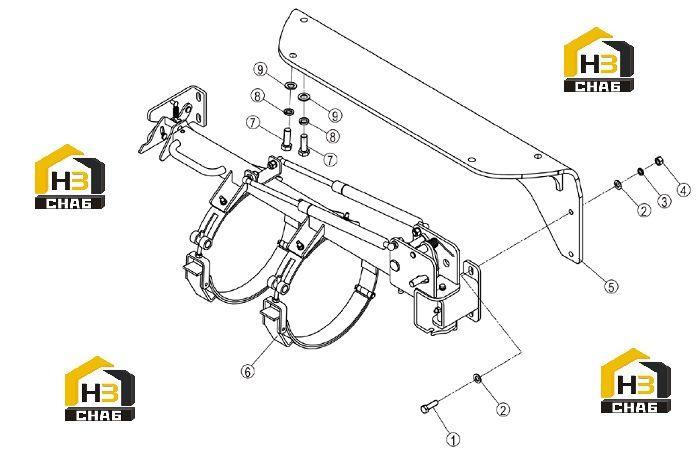

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:-

Каталожный номер:-

Комплект:4

Примечание:M12×40-8.8-ZN.D

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0007

Комплект:8

Примечание:12-140HV

№ на схеме:3

Наименование:WASHER

Каталожный номер:06B0008

Комплект:4

Примечание:12

№ на схеме:4

Наименование:NUT

Каталожный номер:03B0003

Комплект:4

Примечание:M12-8-ZN.D

№ на схеме:5

Наименование:BRACKET

Каталожный номер:01D7769

Комплект:1

Примечание:

№ на схеме:6

Наименование:REFRIGERANT RECEIVER MOUNTING

Каталожный номер:47C2030

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:00B0094

Комплект:4

Примечание:M16×45-8.8-ZN.D

№ на схеме:8

Наименование:WASHER

Каталожный номер:06B0015

Комплект:4

Примечание:16

№ на схеме:9

Наименование:WASHER

Каталожный номер:06B0012

Комплект:4

Примечание:16-140HV-ZN.D
