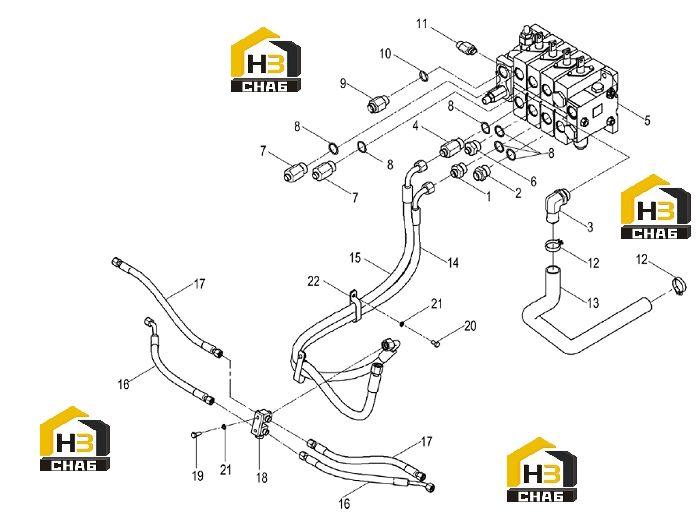

Клапан регулирующий 44c1822_000_01

← Клапан регулирующий 44c1822_000_00 Клапан регулирующий 44c1864_000_00 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:00H2138

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTOR

Каталожный номер:00H2140

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:31C1929

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:00H2139

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONTROL VALVE

Каталожный номер:12C1488

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONNECTOR

Каталожный номер:00A4458

Комплект:2

Примечание:1CH-18-30×2(L=41)

№ на схеме:7

Наименование:CONNECTOR

Каталожный номер:00A4457

Комплект:2

Примечание:1CH-18-30×2(L=71)

№ на схеме:8

Наименование:O-RING

Каталожный номер:12B0198

Комплект:7

Примечание:33×3.1

№ на схеме:9

Наименование:CONNECTOR

Каталожный номер:00H2137

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:12B0355

Комплект:1

Примечание:23.6×3.55

№ на схеме:11

Наименование:CONNECTOR

Каталожный номер:31C2914

Комплект:1

Примечание:EC0000131366_1

№ на схеме:12

Наименование:CLAMP

Каталожный номер:15J2005

Комплект:2

Примечание:

№ на схеме:13

Наименование:TUBE

Каталожный номер:32A1962

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE AS

Каталожный номер:66C1990

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:66C1989

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE AS

Каталожный номер:66C1992

Комплект:2

Примечание:

№ на схеме:17

Наименование:HOSE AS

Каталожный номер:66C1991

Комплект:2

Примечание:

№ на схеме:18

Наименование:BLOCK

Каталожный номер:15L2017

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:00B0085

Комплект:2

Примечание:M8×25-8.8-ZN.D

№ на схеме:20

Наименование:BOLT

Каталожный номер:00B0007

Комплект:2

Примечание:M8×16-8.8-ZN.D

№ на схеме:21

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:22

Наименование:CLAMP

Каталожный номер:27A0549

Комплект:2

Примечание:
