Клапан многоходовой в сборе

Клапан многоходовой в сборе

← Клапан многоходовой в сборе (двухходовой клапан) Клапан многоходовой 44c0868 002 →

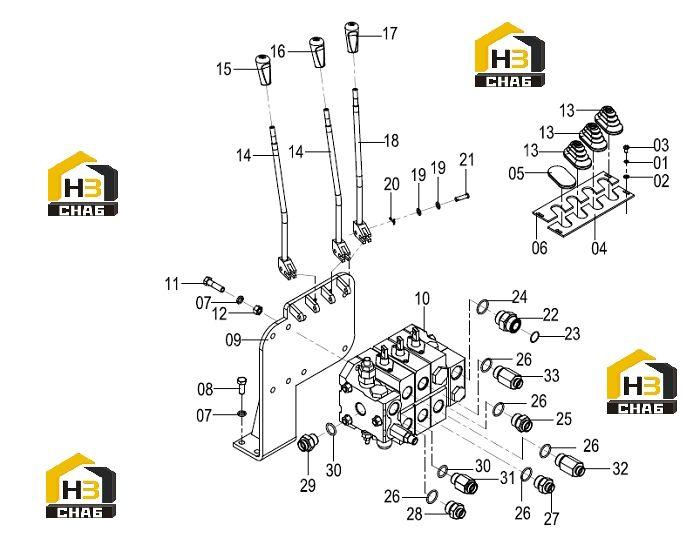

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:-
Наименование:CONTROL VALVE(BUCKET)
Каталожный номер:12C1377
Комплект:1
Примечание:44C1747 000
0 ₽
шт
№ на схеме:01
Наименование:WASHER
Каталожный номер:06B0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:WASHER
Каталожный номер:06B0024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:SCREW
Каталожный номер:04B0056
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:PLATE
Каталожный номер:11A2662
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:DUST COVER
Каталожный номер:83A0713
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:PLATE
Каталожный номер:11A2663
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:WASHER
Каталожный номер:06B0008
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:BOLT
Каталожный номер:00B0017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:BRACKET
Каталожный номер:00D2814
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONTROL VALVE
Каталожный номер:12C1487
Комплект:1
Примечание:44C0857 002
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:01V0387
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:NUT
Каталожный номер:03B0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOOT
Каталожный номер:86A0547
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONTROL LEVER
Каталожный номер:16D0504
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:HANDLE
Каталожный номер:86A0885
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:HANDLE
Каталожный номер:86A0884
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:HANDLE
Каталожный номер:86A0883
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONTROL LEVER
Каталожный номер:16D0503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:WASHER
Каталожный номер:06B0005
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:PIN
Каталожный номер:08B0078
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:PIN
Каталожный номер:08V0129
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:CONNECTOR
Каталожный номер:00H2008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:O-RING
Каталожный номер:12B0224
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:O-RING
Каталожный номер:12B0055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CONNECTOR
Каталожный номер:00H2140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:O-RING
Каталожный номер:12B0198
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:CONNECTOR
Каталожный номер:00H2138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:CONNECTOR
Каталожный номер:00A4458
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:CONNECTOR
Каталожный номер:00H2136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:O-RING
Каталожный номер:12B0355
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:CONNECTOR
Каталожный номер:00H2137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:CONNECTOR
Каталожный номер:00A4457
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:CONNECTOR
Каталожный номер:00H2139
Комплект:1
Примечание:
