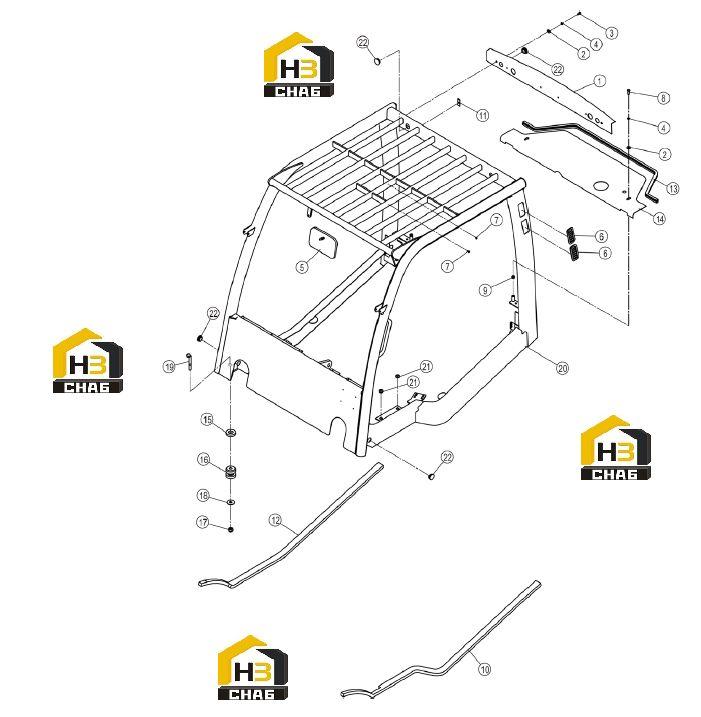

Каркас защиты крыши в сборе 47c2982_000_00

← Каркас защиты крыши в сборе 48c2753 002 Кабина 47c2018 000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOLDER

Каталожный номер:99A3436

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:06B0086

Комплект:4

Примечание:8-200HV-ZN.D

№ на схеме:3

Наименование:SCREW

Каталожный номер:04B0059

Комплект:2

Примечание:M8×20-4.8-ZN.D

№ на схеме:4

Наименование:WASHER

Каталожный номер:06B0006

Комплект:4

Примечание:8

№ на схеме:5

Наименование:REARVIEW MIRROR

Каталожный номер:47C1206

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHUTTER

Каталожный номер:86A0492

Комплект:2

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:04B0006

Комплект:2

Примечание:M5×10-4.8-ZN.D

№ на схеме:8

Наименование:BOLT

Каталожный номер:00B0020

Комплект:2

Примечание:M8×30-8.8-ZN.D

№ на схеме:9

Наименование:NUT

Каталожный номер:03B0003

Комплект:2

Примечание:M12-8-ZN.D

№ на схеме:10

Наименование:SPONGE

Каталожный номер:82A2917

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:91A2014

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPONGE

Каталожный номер:82A2916

Комплект:1

Примечание:

№ на схеме:13

Наименование:RUBBER STRIP

Каталожный номер:82A1555

Комплект:1

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:99A4835

Комплект:1

Примечание:

№ на схеме:15

Наименование:GASKET

Каталожный номер:56A0753

Комплект:4

Примечание:

№ на схеме:16

Наименование:CUSHION

Каталожный номер:56A1848

Комплект:4

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:03B0193

Комплект:4

Примечание:M16-8-ZN.D

№ на схеме:18

Наименование:WASHER

Каталожный номер:06B0087

Комплект:4

Примечание:16-200HV-ZN.D

№ на схеме:19

Наименование:BOLT

Каталожный номер:01B0095

Комплект:4

Примечание:M16×120-8.8-ZN.D

№ на схеме:20

Наименование:OVERHEAD GUARD

Каталожный номер:23D3893

Комплект:1

Примечание:

№ на схеме:21

Наименование:GROMMET

Каталожный номер:83A0227

Комплект:4

Примечание:

№ на схеме:22

Наименование:COVER

Каталожный номер:83A0697

Комплект:6

Примечание:
