Капот в сборе 48c2577_000_00

Капот в сборе 48c2577_000_00

← Застежка 24c0363 002 Многоканальная клапанная крышка в сборе 48c0593 002 →

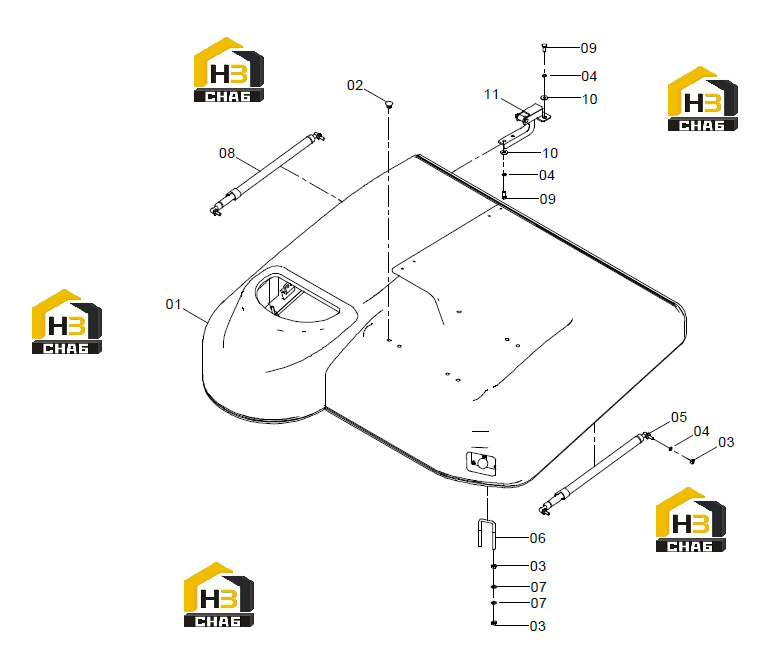

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ENGINE HOOD
Каталожный номер:35C1093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:RUBBER PLUG
Каталожный номер:84A1680
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:NUT
Каталожный номер:03B0021
Комплект:6
Примечание:M8-8-ZN.D
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:06B0006
Комплект:10
Примечание:8
0 ₽
шт
№ на схеме:5
Наименование:AIR SPRING
Каталожный номер:48C2586
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:U-BOLT
Каталожный номер:02B0438
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:06B0005
Комплект:4
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:8
Наименование:AIR SPRING
Каталожный номер:48C2587
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:00B0075
Комплект:8
Примечание:M8×20-8.8-ZN.D
0 ₽
шт
№ на схеме:10
Наименование:WASHER
Каталожный номер:06B0086
Комплект:8
Примечание:8-200HV-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:HINGE
Каталожный номер:25C0523
Комплект:2
Примечание:
