Гидротрансформатор и коробка передач в сборе 05y0196_000_00

Гидротрансформатор и коробка передач в сборе 05y0196_000_00

← Коробка передач 42c1003_000_04 Соединение 30c0254_000_00 →

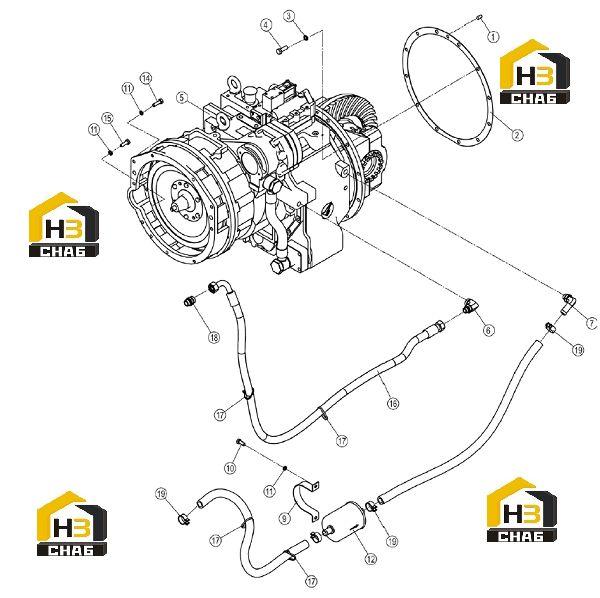

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PIN
Каталожный номер:08B0186
Комплект:1
Примечание:A10×20
0 ₽
шт
№ на схеме:2
Наименование:LINER
Каталожный номер:81H2009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER
Каталожный номер:06B0008
Комплект:12
Примечание:12
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:00V0352
Комплект:12
Примечание:M12×1.25×35-8.8-ZN.D
0 ₽
шт
№ на схеме:5
Наименование:TRANSMISSION
Каталожный номер:42C1421
Комплект:1
Примечание:YQXD45VID2-2 LG
0 ₽
шт
№ на схеме:6
Наименование:CONNECTOR
Каталожный номер:31C0515
Комплект:1
Примечание:EC0000130866_4
0 ₽
шт
№ на схеме:7
Наименование:CONNECTOR
Каталожный номер:31C2909
Комплект:1
Примечание:EC0000130866_3
0 ₽
шт
№ на схеме:8
Наименование:OIL PIPE
Каталожный номер:30A5221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CLAMP
Каталожный номер:19A1049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT
Каталожный номер:00B0012
Комплект:2
Примечание:M10×25-8.8-ZN.D
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:06B0002
Комплект:18
Примечание:10
0 ₽
шт
№ на схеме:12
Наименование:OIL FILTER
Каталожный номер:53C0558
Комплект:1
Примечание:EC0000130866_1
0 ₽
шт
№ на схеме:13
Наименование:OIL PIPE
Каталожный номер:30A5222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT
Каталожный номер:00B0002
Комплект:10
Примечание:M10×35-8.8-ZN.D
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:02B0042
Комплект:6
Примечание:3/8-16
0 ₽
шт
№ на схеме:16
Наименование:HOSE AS
Каталожный номер:66C6450
Комплект:1
Примечание:EC0000130866_2
0 ₽
шт
№ на схеме:17
Наименование:NYLON STRAP
Каталожный номер:37J2003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONNECTOR
Каталожный номер:30C0254
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:CLAMP
Каталожный номер:15J2003
Комплект:4
Примечание:22～32
