Гидравлическая система мачты (2-ступенчатая мачта длиной 5 м, двойной клапан) 11e1074 001

← Гидравлическая система мачты (2-ступенчатая мачта длиной 4,5 м, двойной клапан) 11e0708 001 Гидравлическая система (2-ступенчатая мачта 3 м, с боковым переключателем) →

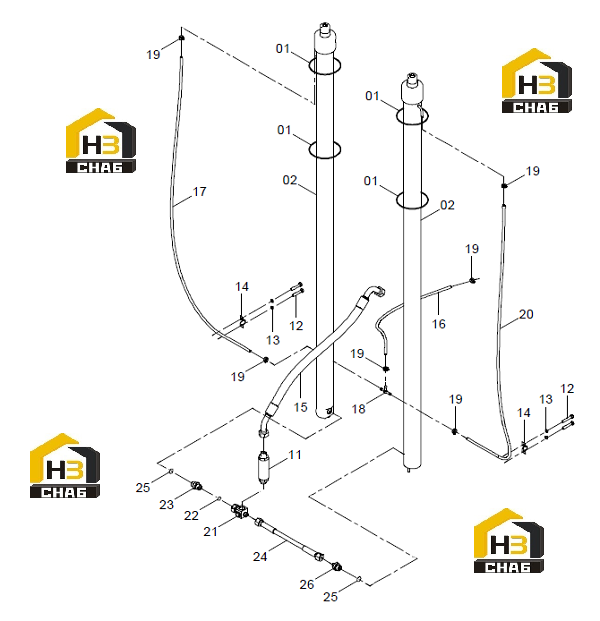

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:NYLON STRAP

Каталожный номер:37J2019

Комплект:4

Примечание:

№ на схеме:02

Наименование:LIFT CYLINDER

Каталожный номер:10C0975

Комплект:2

Примечание:

№ на схеме:11

Наименование:FLOW CONTROL VALVE

Каталожный номер:12K2033

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:00B0022

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:14

Наименование:CLAMP

Каталожный номер:27H2005

Комплект:2

Примечание:

№ на схеме:15

Наименование:HOSE AS

Каталожный номер:06C3416

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:30H2006

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:30A1611

Комплект:1

Примечание:

№ на схеме:18

Наименование:TEE

Каталожный номер:10L2010

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:15J2004

Комплект:6

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:30A1610

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTOR

Каталожный номер:33K2003

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:12B0289

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:00H2011

Комплект:1

Примечание:

№ на схеме:24

Наименование:HOSE AS

Каталожный номер:06K2091

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:12B0379

Комплект:2

Примечание:

№ на схеме:26

Наименование:CONNECTOR

Каталожный номер:00H2142

Комплект:1

Примечание:
