Трубопровод рамы гидравлического молота

← Гидравлический молот и трубопровод Трубопровод управления гидравлическим молотом →

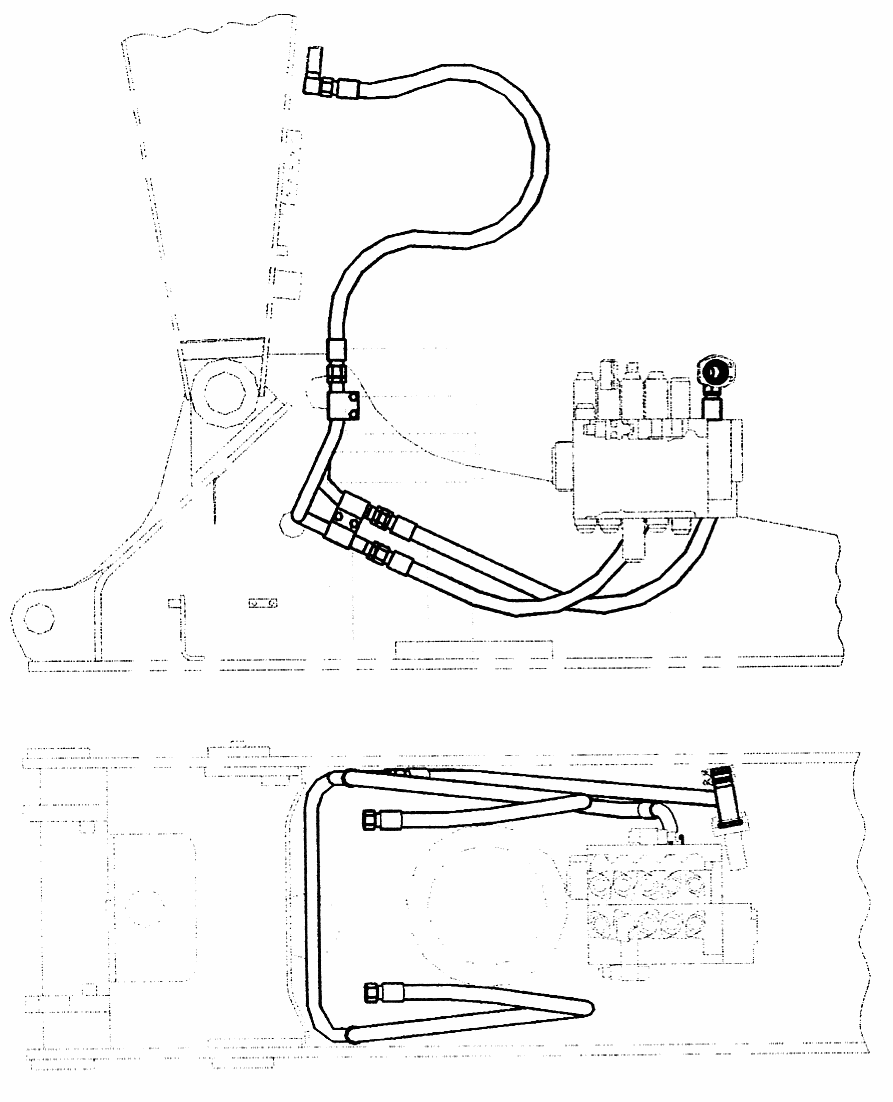

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Рукав

Каталожный номер:07C0386

Комплект:2

Примечание:

№ на схеме:2

Наименование:Болт М12х30-10.9-Zn.D

Каталожный номер:00B0238

Комплект:6

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:6

Примечание:

№ на схеме:4

Наименование:Хомут

Каталожный номер:22A0585

Комплект:3

Примечание:

№ на схеме:5

Наименование:Трубка

Каталожный номер:10D1049

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо круглого сечения 23.52х3.53

Каталожный номер:12B0440

Комплект:5

Примечание:

№ на схеме:7

Наименование:Трубка

Каталожный номер:10D1035

Комплект:1

Примечание:

№ на схеме:8

Наименование:Хомут

Каталожный номер:22A0657

Комплект:1

Примечание:

№ на схеме:9

Наименование:Рукав

Каталожный номер:07C0389

Комплект:1

Примечание:

№ на схеме:10

Наименование:Рукав

Каталожный номер:07C0379

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо круглого сечения 32.92х3.53

Каталожный номер:12B0445

Комплект:1

Примечание:

№ на схеме:12

Наименование:Пластина фланцевая

Каталожный номер:04A0250

Комплект:1

Примечание:

№ на схеме:13

Наименование:Винт М10х30-10.9-Zn.D

Каталожный номер:04B0186

Комплект:4

Примечание:

№ на схеме:14

Наименование:Трубка

Каталожный номер:10D1050

Комплект:1

Примечание:
