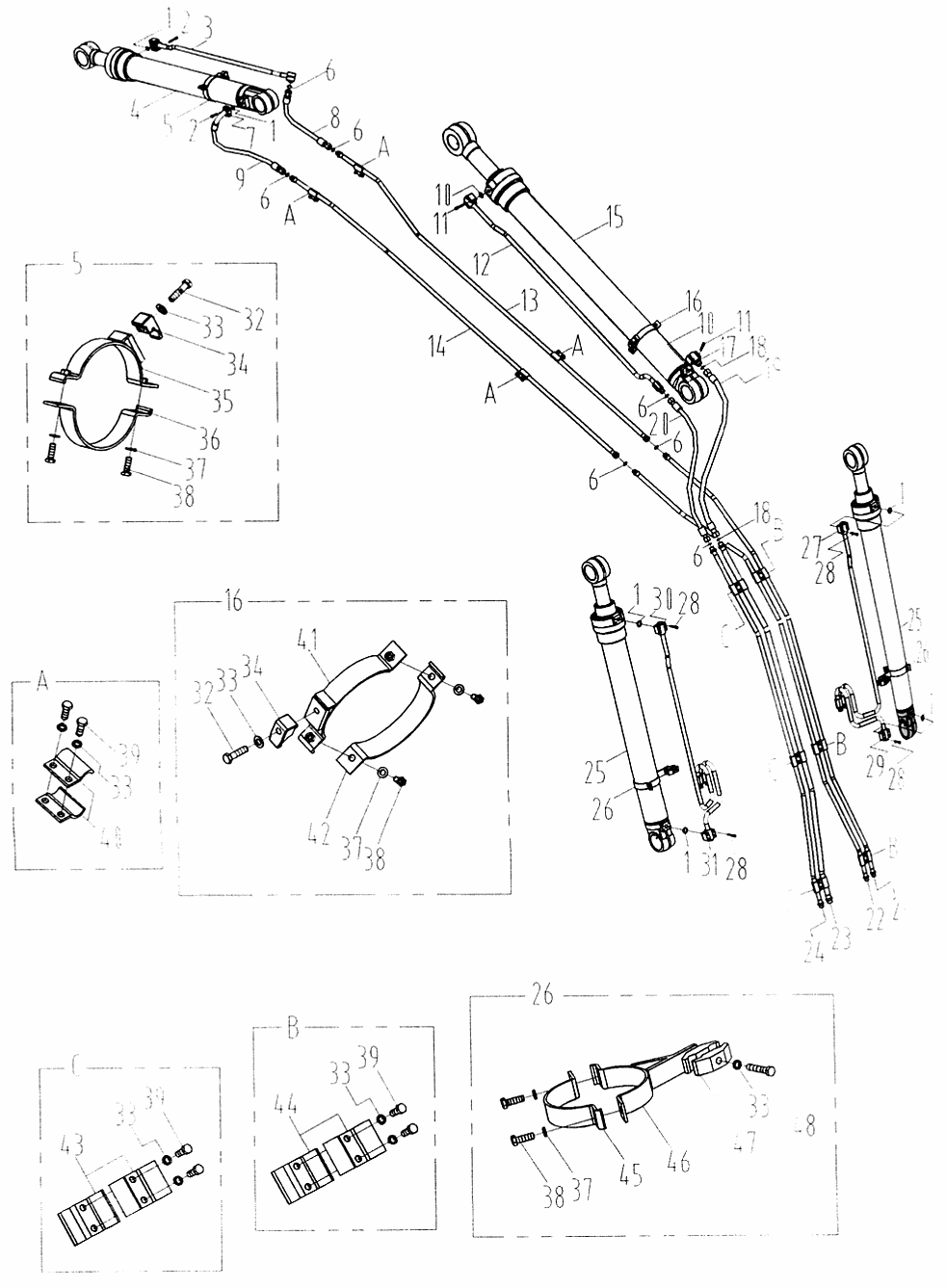

Трубопровод навесного оборудования

Каталожный номер:10D0986

Комплект:1

Примечание:

№ на схеме:4

Наименование:Гидроцилиндр ковша

Каталожный номер:10C0101

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:09C0145

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо круглого сечения 20.35х1.78

Каталожный номер:12B0438

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:04A0252

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:06C0019

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:06C0578

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 32.92х3.53

Каталожный номер:12B0445

Комплект:2

Примечание:

№ на схеме:11

Наименование:Винт М12х60-10.9-Zn.D

Каталожный номер:04B0153

Комплект:8

Примечание:

№ на схеме:12

Каталожный номер:02C0328

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:10D0822

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:10D0824

Комплект:1

Примечание:

№ на схеме:15

Наименование:Гидроцилиндр рукояти ковша

Каталожный номер:10C0100

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:09C0144

Комплект:1

Примечание:

№ на схеме:17

Наименование:Штуцер

Каталожный номер:03A0144

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кольцо круглого сечения 23.52х1.78

Каталожный номер:12B0440

Комплект:2

Примечание:

№ на схеме:19

Каталожный номер:07C0332

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:06C0634

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:10D0821

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:10D0823

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:10D0820

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:10D0819

Комплект:1

Примечание:

№ на схеме:25

Наименование:Гидроцилиндр стрелы

Каталожный номер:10C0099

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:09C0143

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:02C0333

Комплект:1

Примечание:

№ на схеме:28

Наименование:Винт М10х50-10.9-Zn.D

Каталожный номер:04B0278

Комплект:16

Примечание:

№ на схеме:29

Каталожный номер:02C0332

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:02C0331

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:02C0330

Комплект:1

Примечание:

№ на схеме:32

Наименование:Болт М12х45-8.8-Zn.D

Каталожный номер:00B0058

Комплект:2

Примечание:

№ на схеме:33

Наименование:Шайба

Каталожный номер:06B0008

Комплект:24

Примечание:

№ на схеме:34

Каталожный номер:72A0146

Комплект:2

Примечание:

№ на схеме:35

Каталожный номер:17D0088

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:21A1260

Комплект:1

Примечание:

№ на схеме:37

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:8

Примечание:

№ на схеме:38

Наименование:Болт М10х30-8.8-Zn.D

Каталожный номер:00B0019

Комплект:8

Примечание:

№ на схеме:39

Наименование:Болт М12х30-10.9-Zn.D

Каталожный номер:00B0238

Комплект:20

Примечание:

№ на схеме:40

Каталожный номер:22A0493

Комплект:8

Примечание:

№ на схеме:41

Каталожный номер:17D0087

Комплект:1

Примечание:

№ на схеме:42
