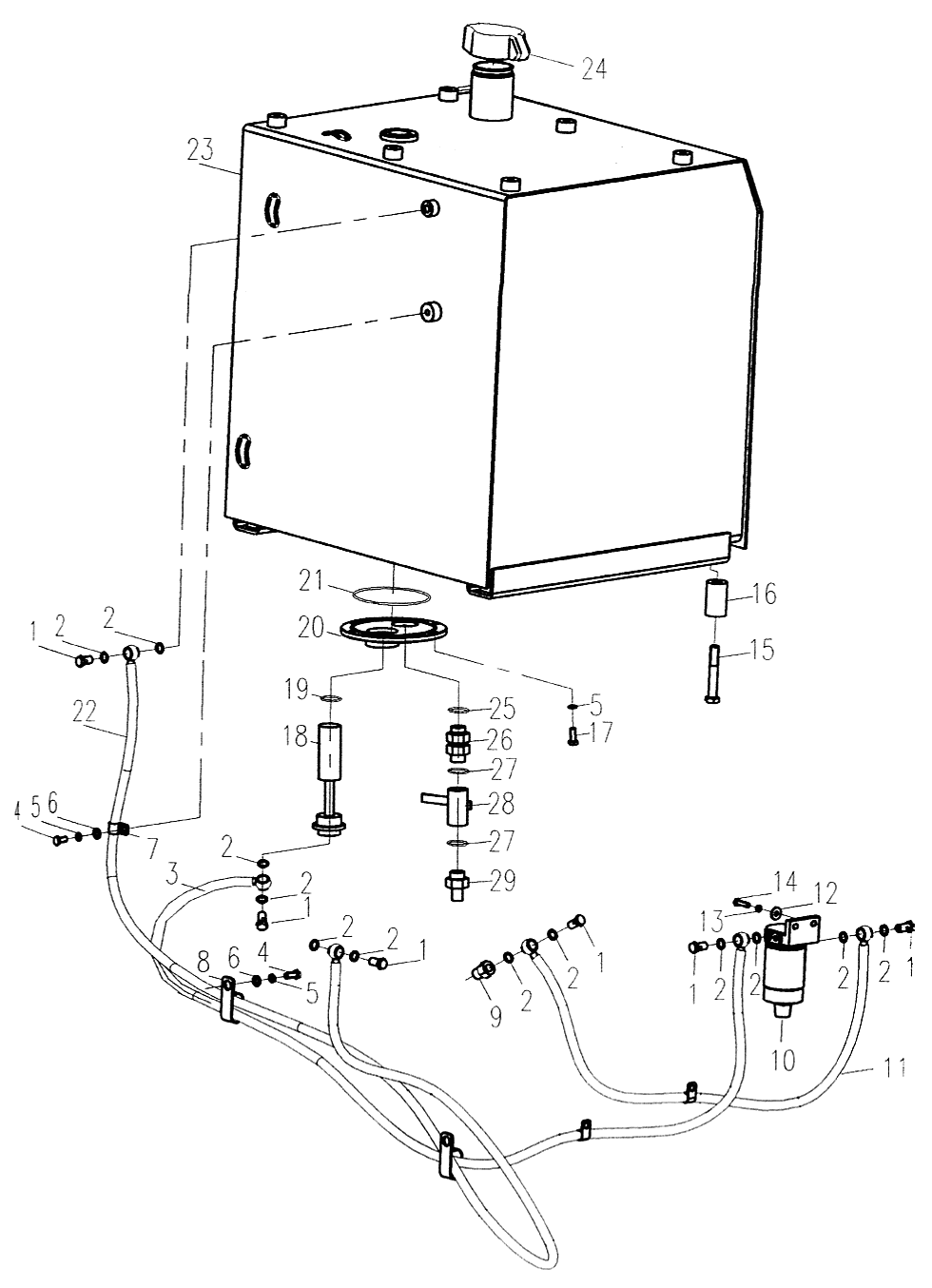

Топливная система

← Система двигателя 00E0122 Система охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:88A0096

Комплект:6

Примечание:

№ на схеме:2

Наименование:Шайба 14

Каталожный номер:06B0117

Комплект:12

Примечание:

№ на схеме:3

Наименование:Шланг

Каталожный номер:06C0984

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт М10х20-8.8-Zn.D

Каталожный номер:00B0005

Комплект:7

Примечание:

№ на схеме:5

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:13

Примечание:

№ на схеме:6

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0001

Комплект:7

Примечание:

№ на схеме:7

Наименование:Хомут

Каталожный номер:09C0156

Комплект:4

Примечание:

№ на схеме:8

Наименование:Хомут

Каталожный номер:09C0157

Комплект:3

Примечание:

№ на схеме:9

Наименование:Штуцер

Каталожный номер:00A0085

Комплект:1

Примечание:

№ на схеме:10

Наименование:Фильтр топливный

Каталожный номер:53C0045

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шланг

Каталожный номер:06C0985

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0086

Комплект:2

Примечание:

№ на схеме:13

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:2

Примечание:

№ на схеме:14

Наименование:Болт М8х30-8.8-Zn.D

Каталожный номер:00B0020

Комплект:2

Примечание:

№ на схеме:15

Наименование:Болт М16х100-10.9-Zn.D

Каталожный номер:00B0212

Комплект:6

Примечание:

№ на схеме:16

Наименование:Проставка

Каталожный номер:34A0316

Комплект:6

Примечание:

№ на схеме:17

Наименование:Болт М10х25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:6

Примечание:

№ на схеме:18

Наименование:Фильтр

Каталожный номер:05D0050

Комплект:1

Примечание:

№ на схеме:19

Наименование:Кольцо круглого сечения 48х3.5

Каталожный номер:12B0239

Комплект:1

Примечание:

№ на схеме:20

Наименование:Крышка фланцевая

Каталожный номер:36D0101

Комплект:1

Примечание:

№ на схеме:21

Наименование:Кольцо круглого сечения 150х3.55

Каталожный номер:12B0219

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шланг

Каталожный номер:06C0986

Комплект:1

Примечание:

№ на схеме:23

Наименование:Бак топливный

Каталожный номер:04D0138

Комплект:1

Примечание:

№ на схеме:24

Наименование:Фильтр воздушный

Каталожный номер:21C0116

Комплект:1

Примечание:

№ на схеме:25

Наименование:Кольцо круглого сечения 23.7х3.5

Каталожный номер:12B0431

Комплект:1

Примечание:

№ на схеме:26

Наименование:Штуцер

Каталожный номер:30C0191

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шайба 27

Каталожный номер:06B0055

Комплект:2

Примечание:

№ на схеме:28

Наименование:Клапан сливной

Каталожный номер:15C0066

Комплект:1

Примечание:

№ на схеме:29

Наименование:Штуцер

Каталожный номер:00A1084

Комплект:1

Примечание:
