Основание

← Капот Панель внутренняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

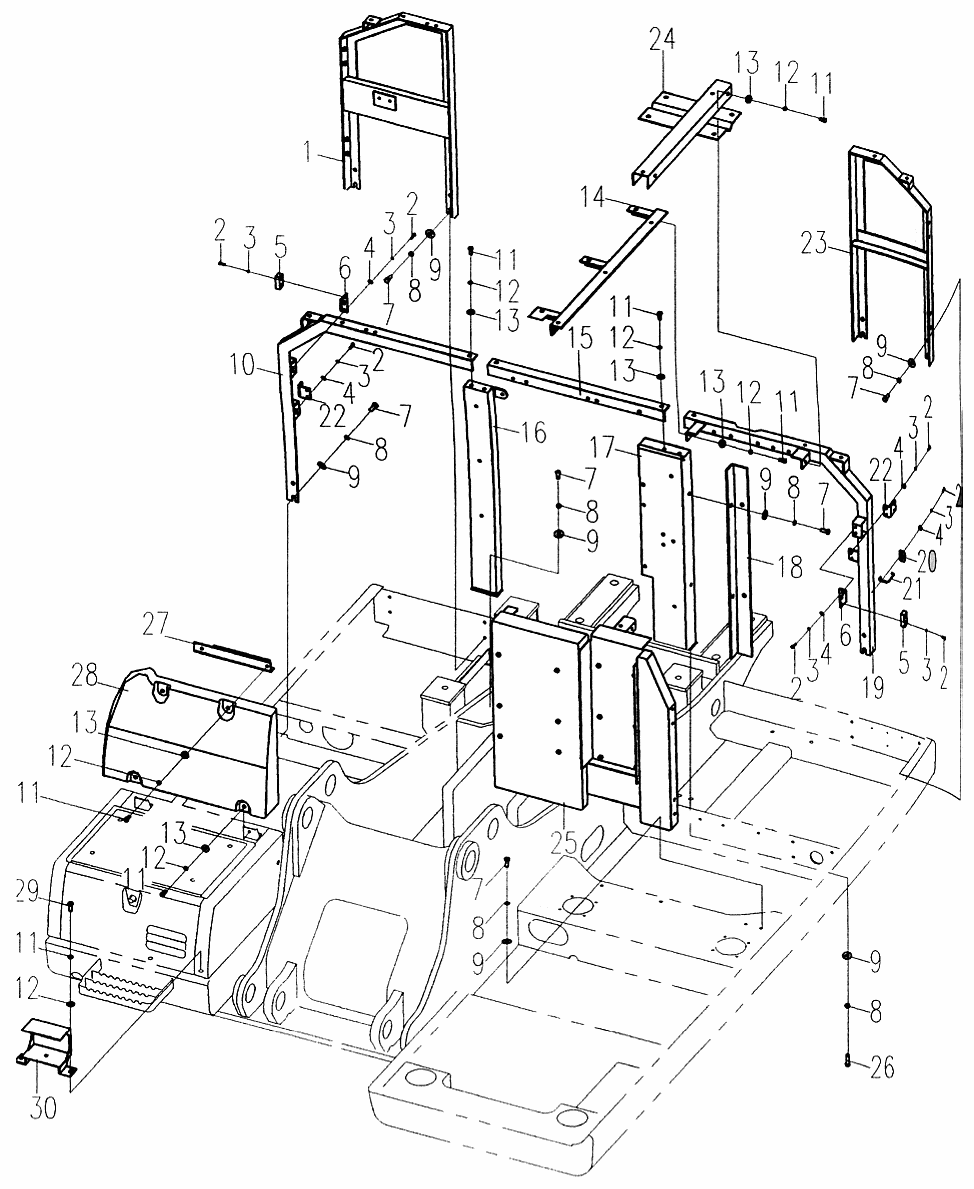

№ на схеме:1

Наименование:Опора

Каталожный номер:42D0138

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт М6х20-8.8-Zn.D

Каталожный номер:00B0010

Комплект:18

Примечание:

№ на схеме:3

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:18

Примечание:

№ на схеме:4

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0062

Комплект:14

Примечание:

№ на схеме:5

Наименование:Стопор

Каталожный номер:16A1159

Комплект:3

Примечание:

№ на схеме:6

Наименование:Пластина

Каталожный номер:21A1319

Комплект:3

Примечание:

№ на схеме:7

Наименование:Болт М12х30-8.8-Zn.D

Каталожный номер:00B0017

Комплект:20

Примечание:

№ на схеме:8

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:20

Примечание:

№ на схеме:9

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0059

Комплект:20

Примечание:

№ на схеме:10

Наименование:Опора

Каталожный номер:42D0137

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт М10х25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:14

Примечание:

№ на схеме:12

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:14

Примечание:

№ на схеме:13

Наименование:Шайба 10-140HV-Zn.D

Каталожный номер:06B0030

Комплект:14

Примечание:

№ на схеме:14

Наименование:Опора

Каталожный номер:32D0094

Комплект:1

Примечание:

№ на схеме:15

Наименование:Опора

Каталожный номер:32D0089

Комплект:1

Примечание:

№ на схеме:16

Наименование:Стойка

Каталожный номер:42D0140

Комплект:1

Примечание:

№ на схеме:17

Наименование:Стойка

Каталожный номер:35C0212

Комплект:1

Примечание:

№ на схеме:18

Наименование:Пластина

Каталожный номер:21A1396

Комплект:1

Примечание:

№ на схеме:19

Наименование:Основание

Каталожный номер:42D0135

Комплект:1

Примечание:

№ на схеме:20

Наименование:Пластина

Каталожный номер:20A2134

Комплект:1

Примечание:

№ на схеме:21

Наименование:Замок дверцы

Каталожный номер:26A0163

Комплект:1

Примечание:

№ на схеме:22

Наименование:Пластина запорная

Каталожный номер:21A1399

Комплект:2

Примечание:

№ на схеме:23

Наименование:Основание

Каталожный номер:42D0136

Комплект:1

Примечание:

№ на схеме:24

Наименование:Основание воздушного фильтра

Каталожный номер:32D0093

Комплект:1

Примечание:

№ на схеме:25

Наименование:Основание

Каталожный номер:42D0134

Комплект:1

Примечание:

№ на схеме:26

Наименование:Болт М12х30-8.8-Zn.D

Каталожный номер:00B0017

Комплект:2

Примечание:

№ на схеме:27

Наименование:Панель монтажная

Каталожный номер:42D0141

Комплект:1

Примечание:

№ на схеме:28

Наименование:Крышка

Каталожный номер:27A0200

Комплект:1

Примечание:

№ на схеме:29

Наименование:Болт М10х35-8.8-Zn.D

Каталожный номер:00B0002

Комплект:2

Примечание:

№ на схеме:30

Наименование:Кронштейн фары

Каталожный номер:02D0770

Комплект:1

Примечание:
