Ковш

Ковш

← Стрела, рукоять ковша и шатунный механизм Система смазки →

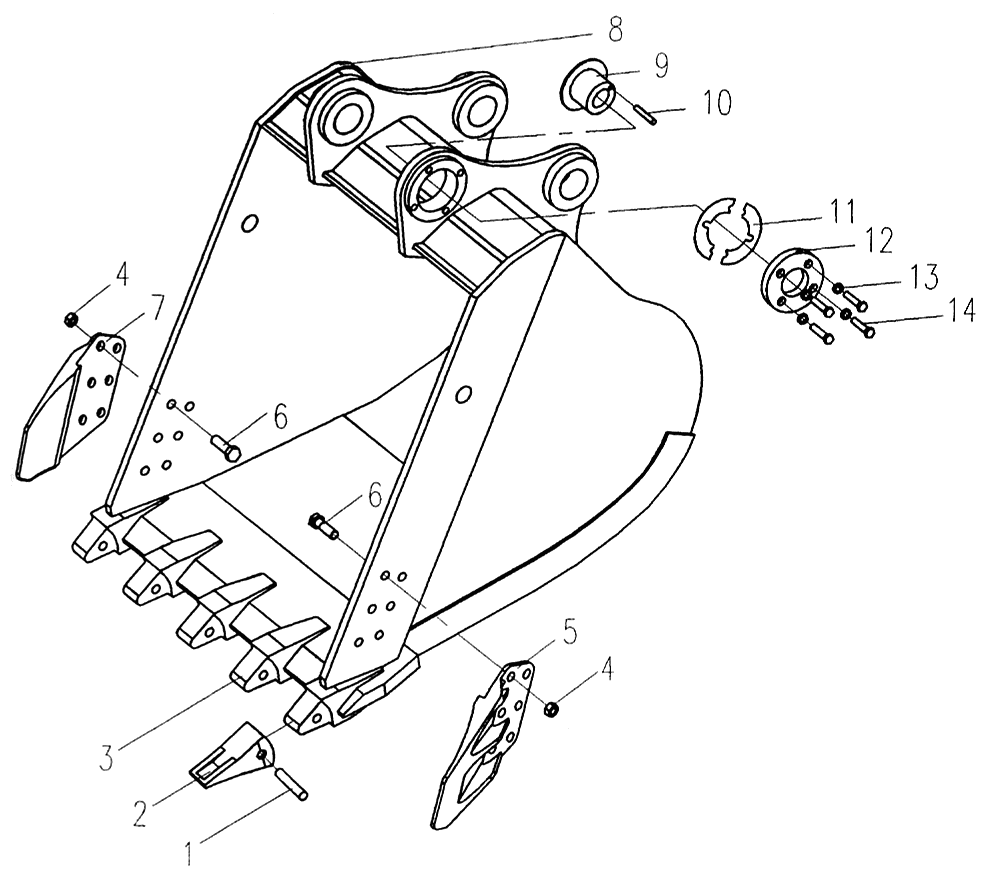

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Палец
Каталожный номер:34C0190
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Коронка
Каталожный номер:72A0301
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Зуб
Каталожный номер:72A0300
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Гайка М22-10-Zn.D
Каталожный номер:03B0048
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Зуб боковой
Каталожный номер:72A0303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Болт М22х55-10.9-Zn.D
Каталожный номер:00B0348
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Зуб боковой
Каталожный номер:72A0302
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ковш
Каталожный номер:22D0105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Втулка
Каталожный номер:55A0631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Палец D12х22
Каталожный номер:08B0112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба
Каталожный номер:57A0220
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Платина нажимная
Каталожный номер:18A0481
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Шайба 16-140HV-Zn.D
Каталожный номер:06B0012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Болт М16х70-10.9-Zn.D
Каталожный номер:00B0352
Комплект:4
Примечание:
