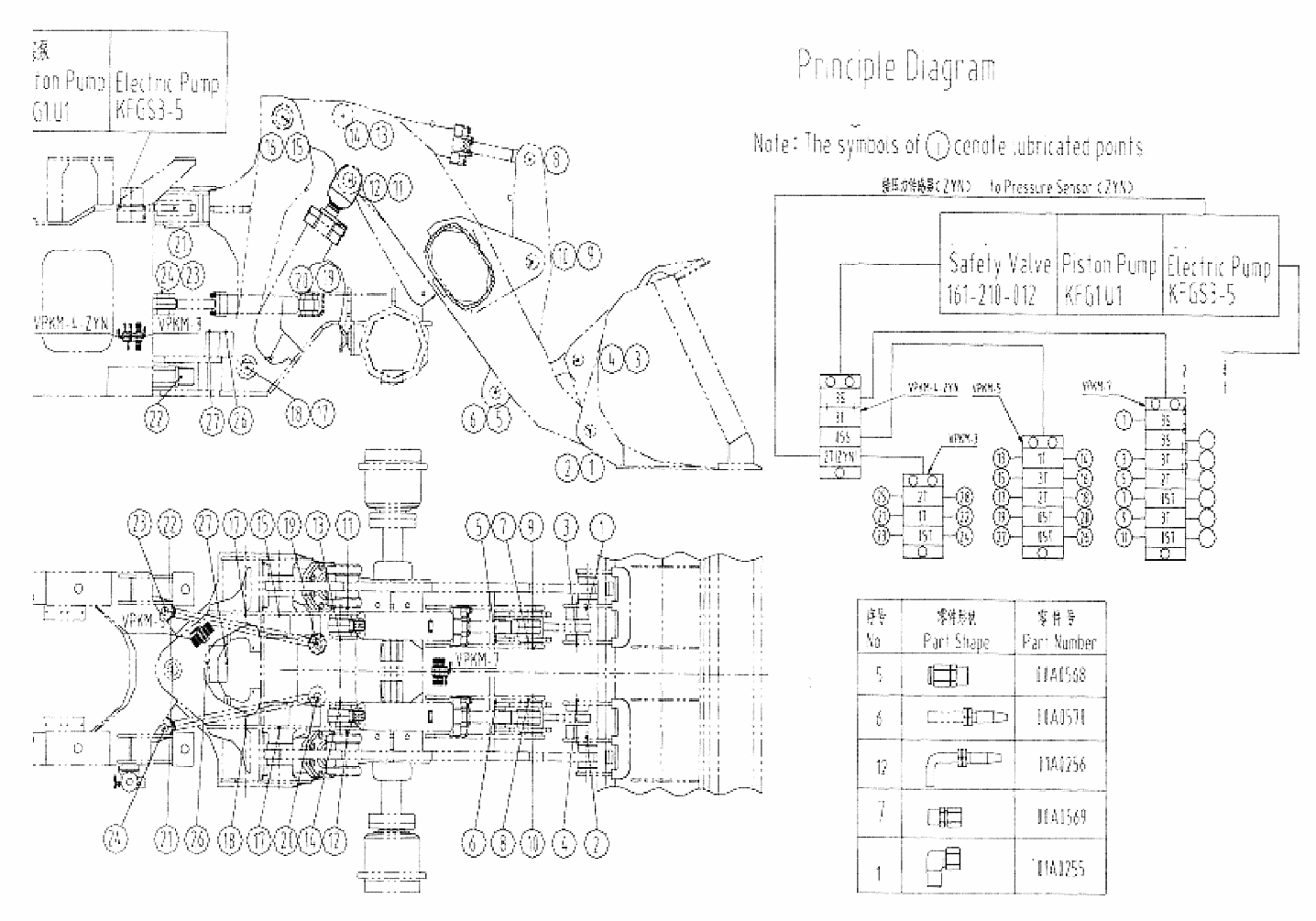

Схема централизованной смазки 25Е0005

← Система автоматического управления ковшом 32Е0050 Противовес 45Е0019 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Соединительный элемент угловой

Каталожный номер:01A0255

Комплект:11

Примечание:

№ на схеме:2

Наименование:Трубка

Каталожный номер:33A0151

Комплект:2

Примечание:

№ на схеме:3

Наименование:Трубка

Каталожный номер:33A0150

Комплект:2

Примечание:

№ на схеме:4

Наименование:Опора

Каталожный номер:00D0621

Комплект:1

Примечание:

№ на схеме:5

Наименование:Гильза

Каталожный номер:00A0568

Комплект:64

Примечание:

№ на схеме:6

Наименование:Штуцер прямой

Каталожный номер:00A0570

Комплект:45

Примечание:

№ на схеме:7

Наименование:Соединительный элемент прямой

Каталожный номер:00A0569

Комплект:60

Примечание:

№ на схеме:8

Наименование:Трубка пластиковая

Каталожный номер:31A0124

Комплект:70

Примечание:

№ на схеме:9

Наименование:Спираль защитная

Каталожный номер:83A0146

Комплект:30

Примечание:

№ на схеме:10

Наименование:Клапан прокачки смазки

Каталожный номер:15C0029

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:00B0283

Комплект:12

Примечание:

№ на схеме:12

Наименование:Штуцер прямой, 90°

Каталожный номер:01A0256

Комплект:19

Примечание:

№ на схеме:13

Наименование:Накладка кабеля

Каталожный номер:37B0009

Комплект:150

Примечание:

№ на схеме:14

Наименование:Насос поршневой

Каталожный номер:15C0033

Комплект:1

Примечание:

№ на схеме:15

Наименование:Насос поршневой

Каталожный номер:15C0019

Комплект:1

Примечание:

№ на схеме:16

Наименование:NLGI*-Класс 2

Каталожный номер:41B0033

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ремень

Каталожный номер:00B0085

Комплект:3

Примечание:

№ на схеме:18

Наименование:Шайба

Каталожный номер:06B0005

Комплект:3

Примечание:

№ на схеме:19

Наименование:Шайба

Каталожный номер:06B0006

Комплект:3

Примечание:

№ на схеме:20

Наименование:Выключатель предохранительного клапана 161-210-006, YPKM-3, 77-30O-092(ZYN)

Каталожный номер:78A0034

Комплект:1

Примечание:

№ на схеме:21

Наименование:Клапан прокачки смазки

Каталожный номер:15C0030

Комплект:1

Примечание:

№ на схеме:22

Наименование:Датчик

Каталожный номер:30B0080

Комплект:1

Примечание:

№ на схеме:23

Наименование:Клапан прокачки смазки

Каталожный номер:15C0031

Комплект:1

Примечание:

№ на схеме:24

Наименование:Клапан прокачки смазки

Каталожный номер:15C0032

Комплект:1

Примечание:
