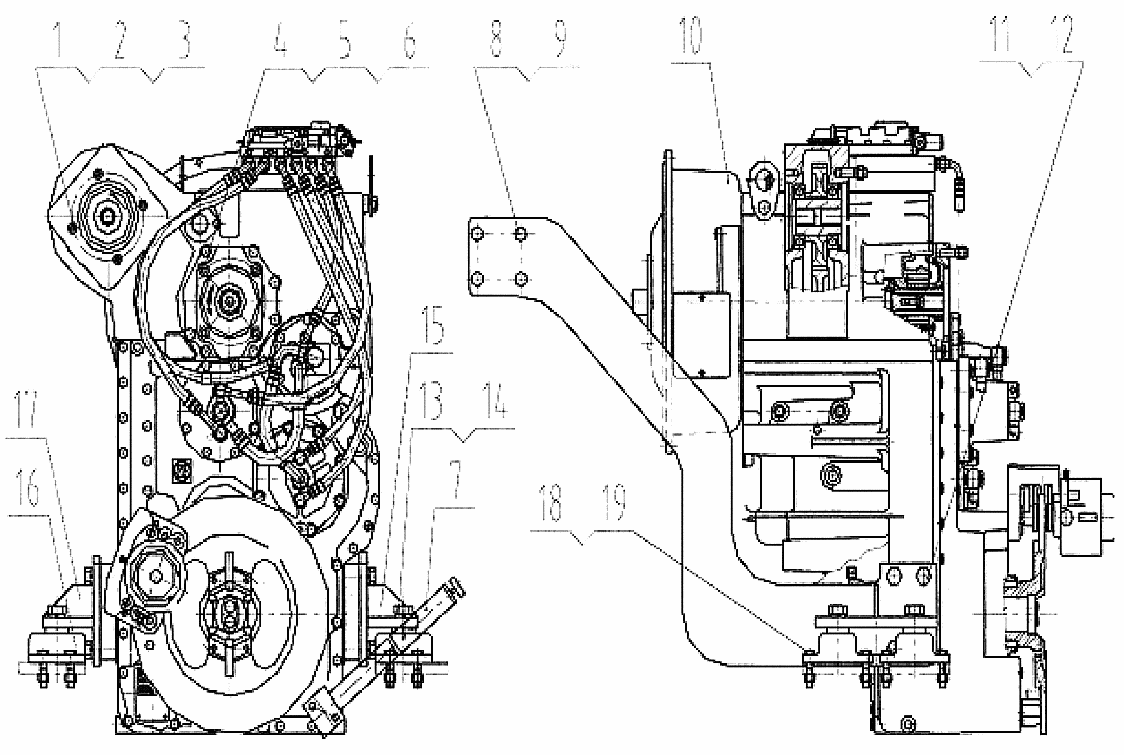

Система трансмиссии и гидротрансформатора 04Е0011

← Система масляного охлаждения моста 20Е0078 Система охлаждения трансмиссии 02Е0027 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:02B0046

Комплект:4

Примечание:

№ на схеме:2

Наименование:Гайка M12-8-Zn.D

Каталожный номер:03B0003

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:4

Наименование:Болт

Каталожный номер:05B0053

Комплект:4

Примечание:

№ на схеме:5

Наименование:Гайка M14-8ZnD

Каталожный номер:03B0111

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шайба 14

Каталожный номер:06B0013

Комплект:4

Примечание:

№ на схеме:7

Наименование:Трубка фильтра

Каталожный номер:07C0235

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт 5/8”-11

Каталожный номер:01B0295

Комплект:8

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:06B0177

Комплект:8

Примечание:

№ на схеме:10

Наименование:Трансмиссия и гидротрансформатор в сборе

Каталожный номер:42C0046

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт M20x80-10.9-Zn.D

Каталожный номер:01B0128

Комплект:8

Примечание:

№ на схеме:12

Наименование:Шайба 20

Каталожный номер:06B0019

Комплект:8

Примечание:

№ на схеме:13

Наименование:Болт M24x65-10.9-Zn.D

Каталожный номер:01B0327

Комплект:4

Примечание:

№ на схеме:14

Наименование:Шайба 24

Каталожный номер:06B0052

Комплект:4

Примечание:

№ на схеме:15

Наименование:Левый кронштейн

Каталожный номер:02D0368

Комплект:1

Примечание:

№ на схеме:16

Наименование:Е-образная пластина

Каталожный номер:34C0134

Комплект:4

Примечание:

№ на схеме:17

Наименование:Правый кронштейн

Каталожный номер:02D0338

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт M14x60-10.9-Zn.D

Каталожный номер:00B0203

Комплект:16

Примечание:

№ на схеме:19

Наименование:Гайка M14-8-Zn.D

Каталожный номер:03B0034

Комплект:16

Примечание:
