Вал карданный в сборе 03E0052

← Шина и обод в сборе 01E0114 Система рулевого управления 00C0215 →

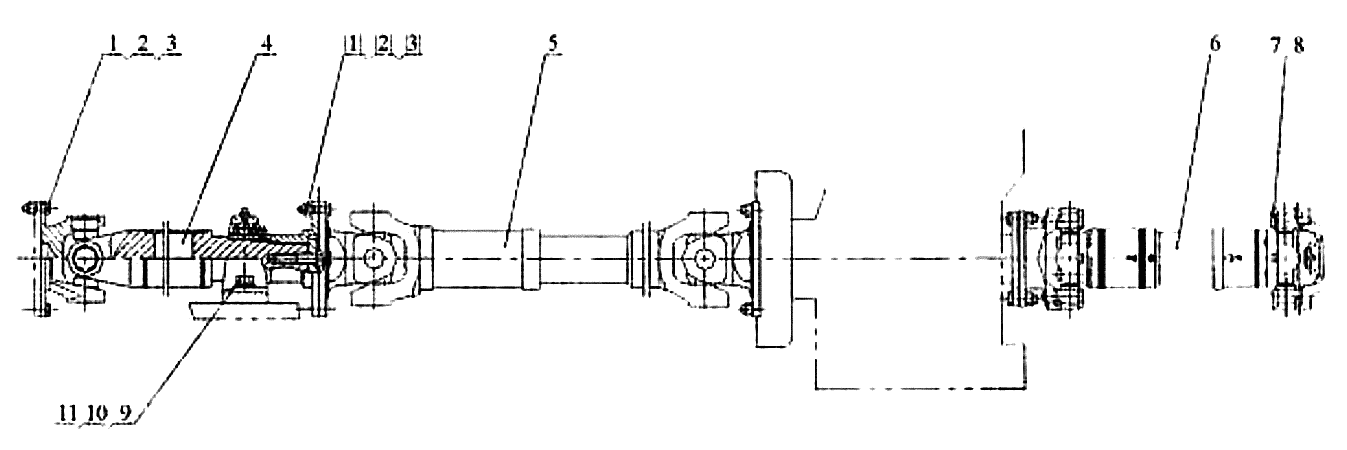

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:04B0007

Комплект:16

Примечание:

№ на схеме:2

Наименование:Гайка стопорная M12

Каталожный номер:03B0025

Комплект:16

Примечание:

№ на схеме:3

Наименование:Шайба 14

Каталожный номер:06B0115

Комплект:4

Примечание:

№ на схеме:4

Наименование:Вал передний в сборе и опора

Каталожный номер:41C0135

Комплект:1

Примечание:

№ на схеме:5

Наименование:Вас средний в сборе

Каталожный номер:51C0024

Комплект:1

Примечание:

№ на схеме:6

Наименование:Вал в сборе

Каталожный номер:51C0100

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт M12x1.5х55-10.9-Zn.D

Каталожный номер:00B0353

Комплект:4

Примечание:

№ на схеме:8

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:4

Примечание:

№ на схеме:9

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:2

Примечание:

№ на схеме:10

Наименование:Болт M16x55-8.8-Zn.D

Каталожный номер:00B0247

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба 16

Каталожный номер:06B0098

Комплект:2

Примечание:
