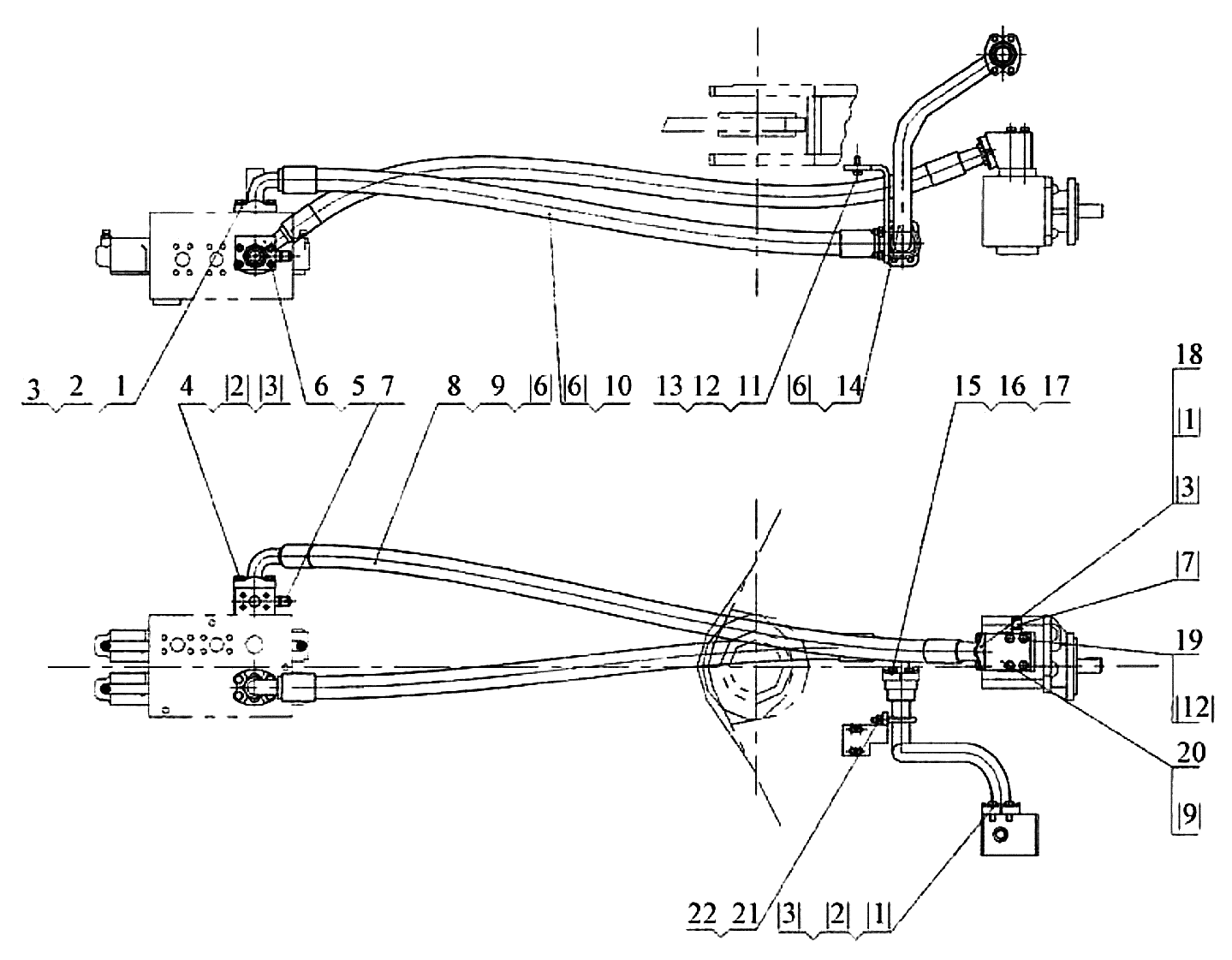

Трубопровод блока гидрораспределителя управления 00C0208

← Трубопровод гидроцилиндра опрокидывания 00C0207 Трубопровод блока клапана 00C0209 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шайба

Каталожный номер:81A0011

Комплект:2

Примечание:

№ на схеме:2

Наименование:Колпачок

Каталожный номер:21A0042

Комплект:2

Примечание:

№ на схеме:3

Наименование:Болт M12x25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:4

Примечание:

№ на схеме:4

Наименование:Корпус цилиндра

Каталожный номер:13D0137

Комплект:1

Примечание:

№ на схеме:5

Наименование:Гайка M56x2

Каталожный номер:34C0021

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо опорное

Каталожный номер:80A0153

Комплект:2

Примечание:

№ на схеме:7

Наименование:Прокладка

Каталожный номер:80A0154

Комплект:1

Примечание:

№ на схеме:8

Наименование:Поршень

Каталожный номер:50A0024

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо круглого сечения 53x3.55

Каталожный номер:12B0059

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шток поршневой

Каталожный номер:14D0033

Комплект:1

Примечание:

№ на схеме:11

Наименование:Заглушка

Каталожный номер:54A0106

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо круглого сечения 170x5.3

Каталожный номер:12B0203

Комплект:1

Примечание:

№ на схеме:13

Наименование:Прокладка

Каталожный номер:80A0155

Комплект:2

Примечание:

№ на схеме:14

Наименование:Прокладка

Каталожный номер:13B0209

Комплект:1

Примечание:

№ на схеме:15

Наименование:Прокладка

Каталожный номер:13B0210

Комплект:1

Примечание:

№ на схеме:16

Наименование:Прокладка

Каталожный номер:13B0211

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шайба пружинная

Каталожный номер:76A0098

Комплект:1

Примечание:

№ на схеме:18

Наименование:Палец

Каталожный номер:11D0173

Комплект:1

Примечание:

№ на схеме:19

Наименование:Пресс-масленка

Каталожный номер:10B0014

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:56A0050

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт M18x40-8.8-Zn.D

Каталожный номер:00B0183

Комплект:1

Примечание:

№ на схеме:22

Наименование:Болт M24x120x2-10.9-Zn.D

Каталожный номер:01B0237

Комплект:2

Примечание:
