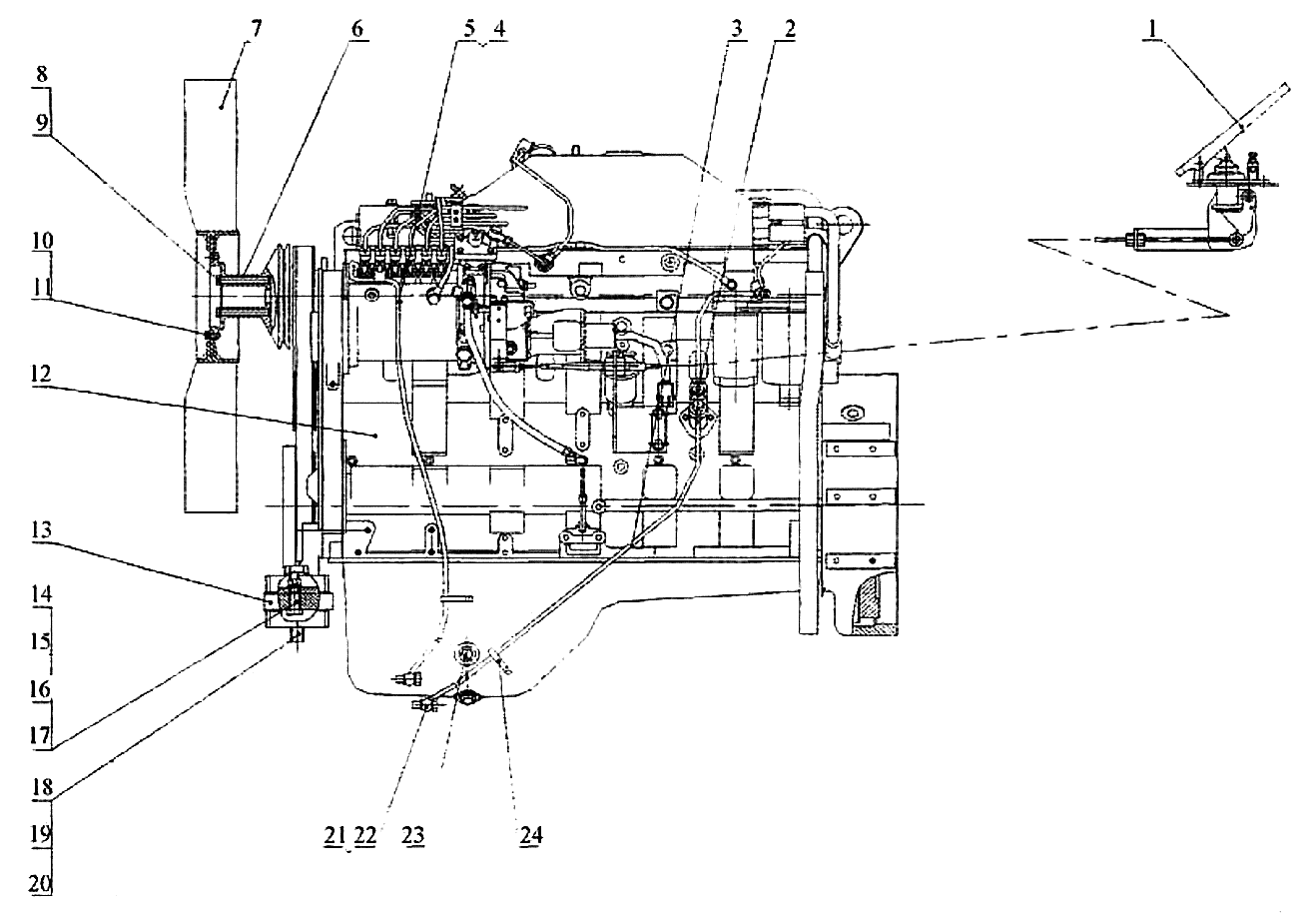

Система двигателя 00E0109

← Клапан тормозной в сборе 45C0029 Система всасывания и выхлопа 00E0113 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Система акселератора

Каталожный номер:23C0038

Комплект:1

Примечание:

№ на схеме:2

Наименование:Штуцер

Каталожный номер:00A0808

Комплект:1

Примечание:

№ на схеме:3

Наименование:Фильтр в сборе

Каталожный номер:40C0092

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шланг

Каталожный номер:06C0219

Комплект:1

Примечание:

№ на схеме:5

Наименование:Хомут 14

Каталожный номер:15B0014

Комплект:1

Примечание:

№ на схеме:6

Наименование:Основание

Каталожный номер:53A0257

Комплект:1

Примечание:

№ на схеме:7

Наименование:Вентилятор

Каталожный номер:40C0051

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт M10х110-8.8-Zn.D

Каталожный номер:01B0141

Комплект:4

Примечание:

№ на схеме:9

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:10

Наименование:Болт M8х20-8.8-Zn.D

Каталожный номер:00B0075

Комплект:6

Примечание:

№ на схеме:11

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:6

Примечание:

№ на схеме:12

Наименование:Двигатель

Каталожный номер:40C0069

Комплект:1

Примечание:

№ на схеме:13

Наименование:Опора

Каталожный номер:50C0002

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт M16x75-8.8-Zn.D

Каталожный номер:01B0163

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шайба 16-140HV-Zn.D

Каталожный номер:06B0012

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:2

Примечание:

№ на схеме:17

Наименование:Гайка M16-8-Zn.D

Каталожный номер:03B0095

Комплект:2

Примечание:

№ на схеме:18

Наименование:Болт M24x130-8.8-Zn.D

Каталожный номер:01B0149

Комплект:2

Примечание:

№ на схеме:19

Наименование:Шайба 24-140HV-Zn.D

Каталожный номер:06B0068

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шайба 24

Каталожный номер:06B0052

Комплект:2

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:04B0002

Комплект:2

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:57A0006

Комплект:4

Примечание:

№ на схеме:23

Наименование:Штуцер

Каталожный номер:00A0363

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ремень

Каталожный номер:37B0029

Комплект:2

Примечание:
