Ковш в сборе 32E0077

← Сцепка шарнирная 43С0013 Исполнительный механизм 32E0076 →

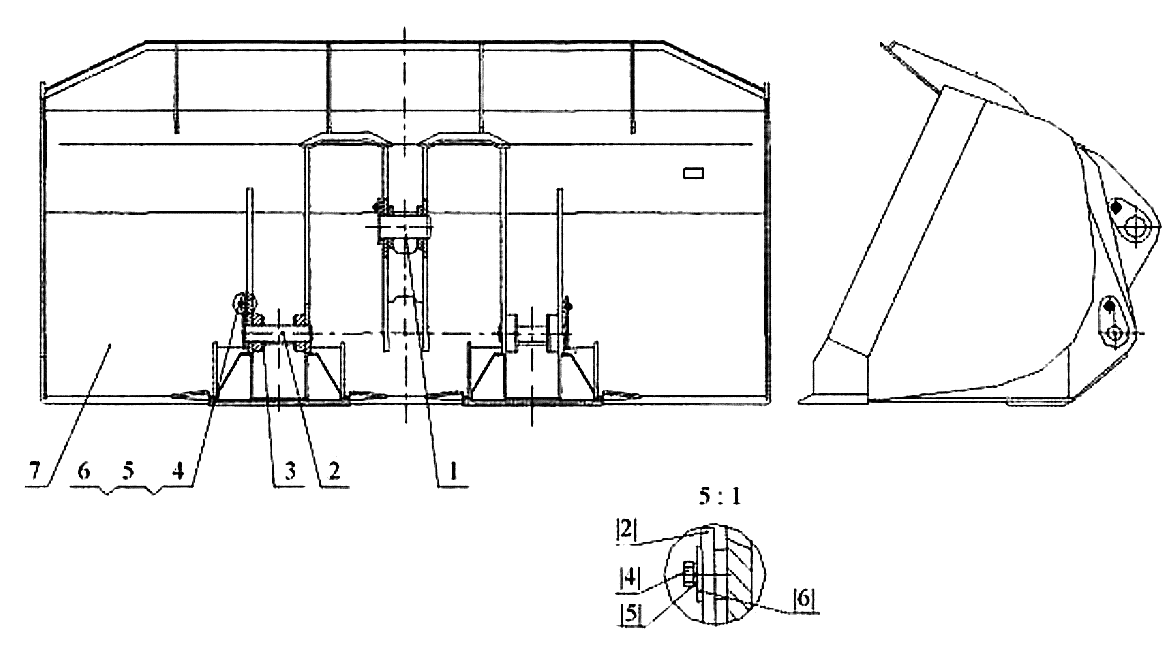

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Палец

Каталожный номер:11D0137

Комплект:1

Примечание:

№ на схеме:2

Наименование:Палец

Каталожный номер:11D0138

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:56A0003

Комплект:4

Примечание:

№ на схеме:4

Наименование:Болт M12x25-8.8-Zn.D

Каталожный номер:00B0011

Комплект:3

Примечание:

№ на схеме:5

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:3

Примечание:

№ на схеме:6

Наименование:Шайба

Каталожный номер:06B0127

Комплект:3

Примечание:

№ на схеме:7

Наименование:Ковш

Каталожный номер:22D0090

Комплект:1

Примечание:
