Клапан тормозной в сборе 45C0046

← Аккумулятор в сборе 45C0031 Электропроводка рамы 22E0277 →

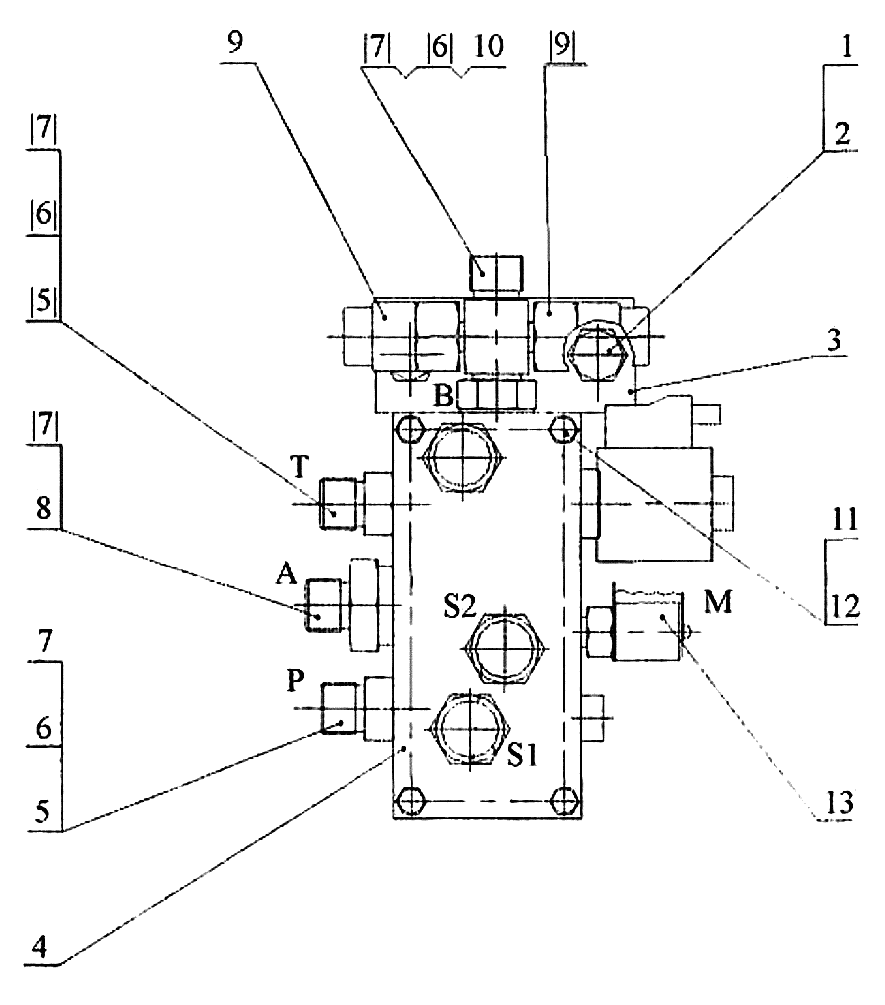

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт M12x30-8.8-Zn.D

Каталожный номер:00B0017

Комплект:2

Примечание:

№ на схеме:2

Наименование:Кронштейн 12

Каталожный номер:06B0008

Комплект:2

Примечание:

№ на схеме:3

Наименование:Кронштейн

Каталожный номер:00D0803

Комплект:1

Примечание:

№ на схеме:4

Наименование:Клапан тормозной в сборе

Каталожный номер:13C0116

Комплект:1

Примечание:

№ на схеме:5

Наименование:Штуцер

Каталожный номер:00A0318

Комплект:2

Примечание:

№ на схеме:6

Наименование:Кольцо круглого сечения CAT

Каталожный номер:12B0262

Комплект:3

Примечание:

№ на схеме:7

Наименование:Кольцо круглого сечения M8-8-Zn.D

Каталожный номер:12B0285

Комплект:4

Примечание:

№ на схеме:8

Наименование:Штуцер

Каталожный номер:02A0129

Комплект:1

Примечание:

№ на схеме:9

Наименование:Реле давления

Каталожный номер:13C0102

Комплект:2

Примечание:

№ на схеме:10

Наименование:Штуцер

Каталожный номер:33C0014

Комплект:1

Примечание:

№ на схеме:11

Наименование:Болт M6x50-8.8-Zn.D

Каталожный номер:00B0333

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:13

Наименование:Штуцер

Каталожный номер:13C0074

Комплект:1

Примечание:

№ на схеме:14

Наименование:Реле давления

Каталожный номер:13C0122

Комплект:1

Примечание:

№ на схеме:15

Наименование:Реле давления

Каталожный номер:13C0079

Комплект:1

Примечание:
