Блок управления 46C0744

← Система управления исполнительным механизмом 22E0265 Электропроводка верхнего освещения 22E0236 →

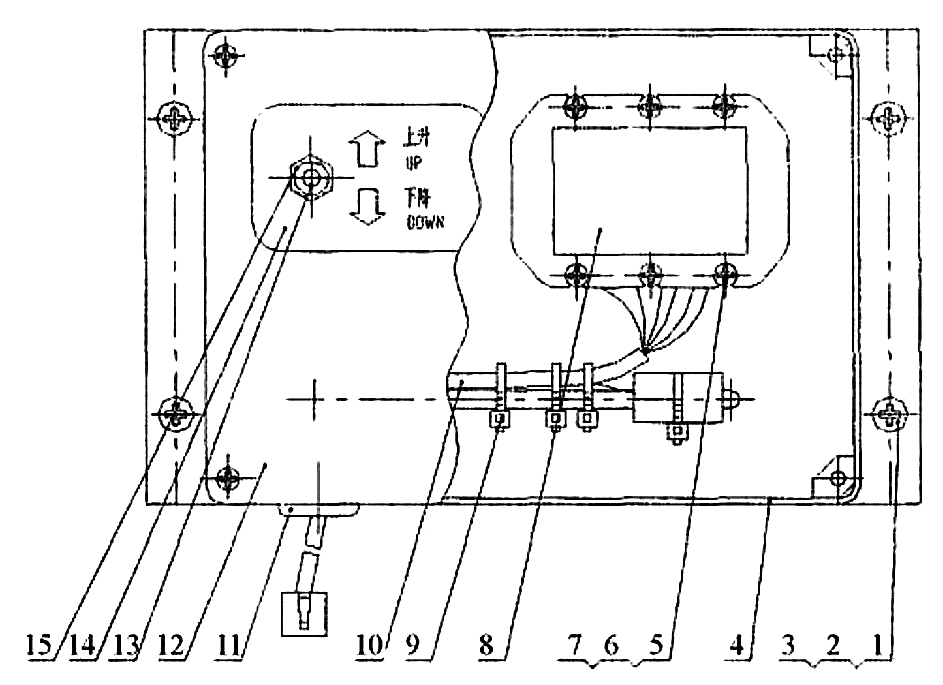

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Винт M6х16-4.8-Zn.D

Каталожный номер:03B0014

Комплект:4

Примечание:

№ на схеме:2

Наименование:Шайба 6

Каталожный номер:06B0003

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба 6-140HV-Zn.D

Каталожный номер:06B0024

Комплект:4

Примечание:

№ на схеме:4

Наименование:Блок управления

Каталожный номер:04D0118

Комплект:1

Примечание:

№ на схеме:5

Наименование:Винт M4*12-4.8-Zn.D

Каталожный номер:0480198

Комплект:10

Примечание:

№ на схеме:6

Наименование:Шайба 4

Каталожный номер:06B0022

Комплект:10

Примечание:

№ на схеме:7

Наименование:Шайба 4-140HV-Zn.D

Каталожный номер:06B0097

Комплект:10

Примечание:

№ на схеме:8

Наименование:Орган управления

Каталожный номер:31B0043

Комплект:1

Примечание:

№ на схеме:9

Наименование:Соединения блокировочного кабеля

Каталожный номер:37B0004

Комплект:4

Примечание:

№ на схеме:10

Наименование:Жгут

Каталожный номер:08C0712

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо резиновое

Каталожный номер:83A0130

Комплект:1

Примечание:

№ на схеме:12

Наименование:Крышка

Каталожный номер:10A0766

Комплект:1

Примечание:

№ на схеме:13

Наименование:Выключатель

Каталожный номер:34B0128

Комплект:1

Примечание:

№ на схеме:14

Наименование:Табличка

Каталожный номер:74A0348

Комплект:1

Примечание:

№ на схеме:15

Наименование:Чехол

Каталожный номер:84A0342

Комплект:1

Примечание:
