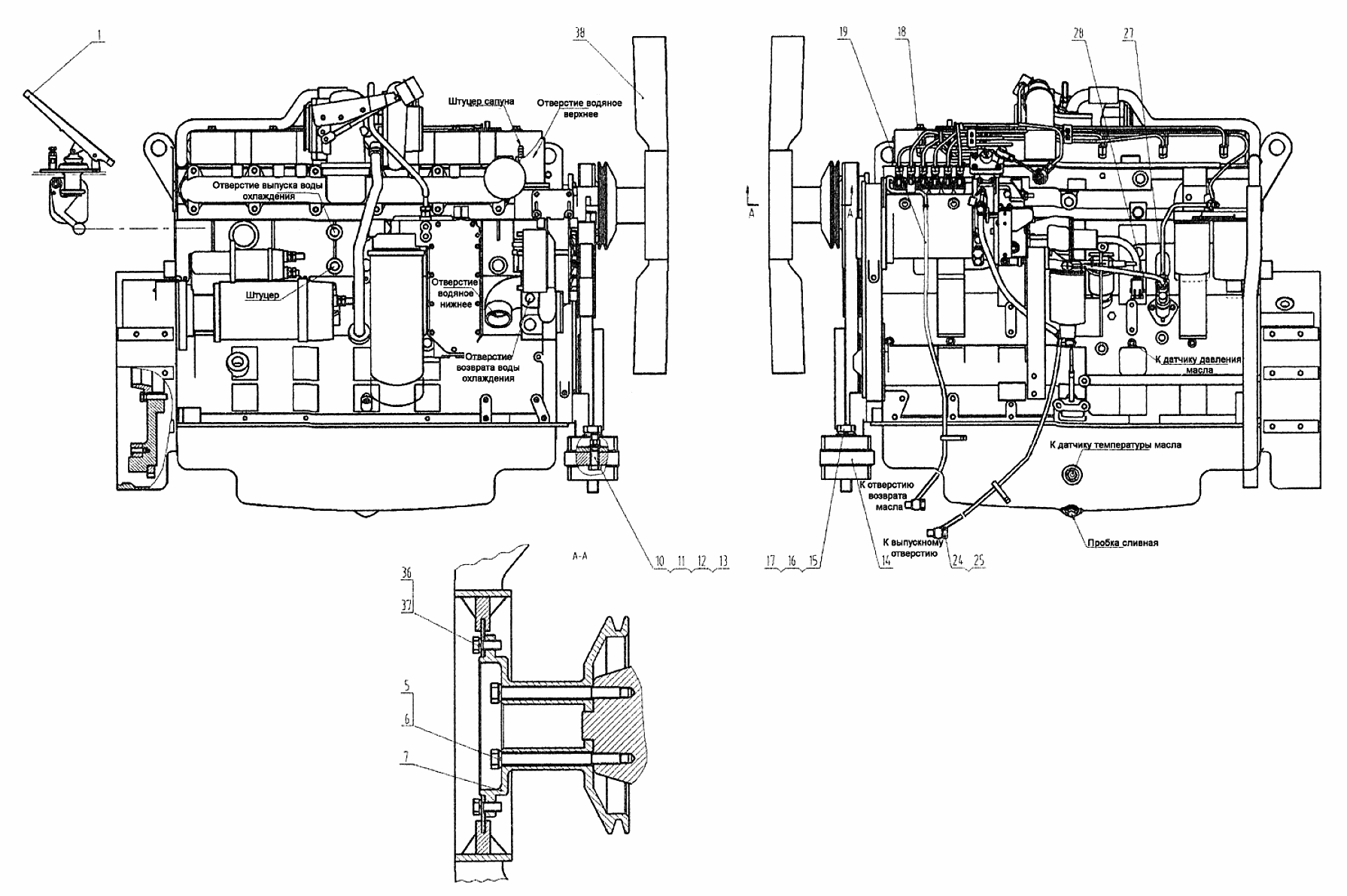

Система двигателя

← Блок управления механизма подъема капота 46C0744 Впускная и выпускная системы 00E0095 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Система управления дроссельной заслонкой

Каталожный номер:23C0038

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт М10х110-8.8-Zn.D

Каталожный номер:01B0141

Комплект:4

Примечание:

№ на схеме:6

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:4

Примечание:

№ на схеме:7

Наименование:Фланец

Каталожный номер:53A0239

Комплект:1

Примечание:

№ на схеме:9

Наименование:Двигатель

Каталожный номер:40C0177

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт М16х75-8.8-Zn.D

Каталожный номер:01B0163

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба 16-140HV-Zn.D

Каталожный номер:06B0012

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:2

Примечание:

№ на схеме:13

Наименование:Гайка М16-8-Zn.D

Каталожный номер:03B0095

Комплект:2

Примечание:

№ на схеме:14

Наименование:Опора двигателя

Каталожный номер:50C0002

Комплект:1

Примечание:

№ на схеме:15

Наименование:Болт М24х130-8.8-Zn.D

Каталожный номер:01B0149

Комплект:2

Примечание:

№ на схеме:16

Наименование:Шайба 24-140HV-Zn.D

Каталожный номер:06B0068

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шайба 24

Каталожный номер:06B0052

Комплект:2

Примечание:

№ на схеме:18

Наименование:Хомут из стальной проволоки 14

Каталожный номер:15B0014

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шланг топливный d14 L=1200

Каталожный номер:06C0219

Комплект:1

Примечание:

№ на схеме:24

Наименование:Винт

Каталожный номер:04B0002

Комплект:2

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:57A0006

Комплект:2

Примечание:

№ на схеме:27

Наименование:Штуцер

Каталожный номер:00A0337

Комплект:1

Примечание:

№ на схеме:28

Наименование:Фильтр топливный в сборе

Каталожный номер:40C0092

Комплект:1

Примечание:

№ на схеме:36

Наименование:Болт М8х20-8.8-Zn.D

Каталожный номер:00B0075

Комплект:6

Примечание:

№ на схеме:37

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:6

Примечание:

№ на схеме:38

Наименование:Вентилятор d762я

Каталожный номер:50C0131

Комплект:1

Примечание:
