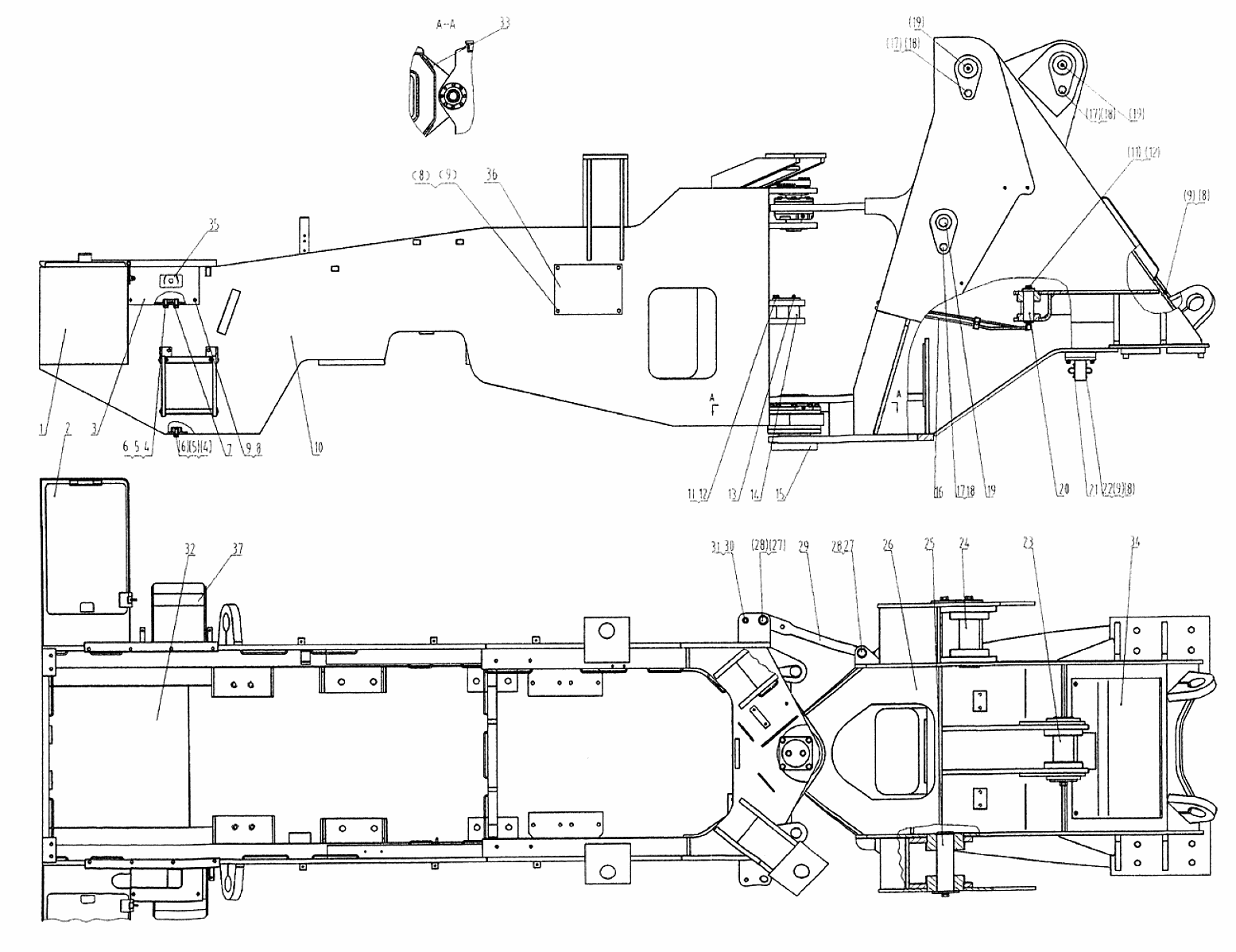

Рама 30E0034

← Система стояночного тормоза 21E0022 Шарнирное соединение полурам 43C0013 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Бак аккумулятора

Каталожный номер:27C0054

Комплект:1

Примечание:

№ на схеме:2

Наименование:Бак аккумулятора

Каталожный номер:27C0055

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пластина

Каталожный номер:21A0746

Комплект:1

Примечание:

№ на схеме:4

Наименование:Болт M12х30-8.8-Zn.D

Каталожный номер:00B0017

Комплект:10

Примечание:

№ на схеме:5

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:10

Примечание:

№ на схеме:6

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0007

Комплект:10

Примечание:

№ на схеме:7

Наименование:Опора

Каталожный номер:23A1175

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт M8х12-8.8-Zn.D

Каталожный номер:00B0026

Комплект:17

Примечание:

№ на схеме:9

Наименование:Шайба 8-140HV-Zn.D

Каталожный номер:06B0005

Комплект:19

Примечание:

№ на схеме:10

Наименование:Полурама задняя

Каталожный номер:30D0113

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба 14

Каталожный номер:06B0013

Комплект:4

Примечание:

№ на схеме:12

Наименование:Болт M14х30-8.8-Zn.D

Каталожный номер:00B0038

Комплект:4

Примечание:

№ на схеме:13

Наименование:Пресс-масленка 45?M10х1

Каталожный номер:10B0051

Комплект:2

Примечание:

№ на схеме:14

Наименование:Палец

Каталожный номер:11D0007

Комплект:2

Примечание:

№ на схеме:15

Наименование:Шарнирное сочленение

Каталожный номер:43C0013

Комплект:1

Примечание:

№ на схеме:16

Наименование:Трубопровод масляный

Каталожный номер:01C0012

Комплект:1

Примечание:

№ на схеме:17

Наименование:Болт M20х40-8.8-Zn.D

Каталожный номер:00B0055

Комплект:5

Примечание:

№ на схеме:18

Наименование:Шайба 20

Каталожный номер:06B0019

Комплект:5

Примечание:

№ на схеме:19

Наименование:Пресс-масленка M10х1

Каталожный номер:10B0014

Комплект:5

Примечание:

№ на схеме:20

Наименование:Палец

Каталожный номер:11D0025

Комплект:2

Примечание:

№ на схеме:21

Наименование:Скоба

Каталожный номер:09C0137

Комплект:2

Примечание:

№ на схеме:22

Наименование:Шайба 8

Каталожный номер:06B0006

Комплект:12

Примечание:

№ на схеме:23

Наименование:Палец

Каталожный номер:11D0006

Комплект:1

Примечание:

№ на схеме:24

Наименование:Палец

Каталожный номер:11D0008

Комплект:2

Примечание:

№ на схеме:25

Наименование:Палец

Каталожный номер:11D0005

Комплект:2

Примечание:

№ на схеме:26

Наименование:Полурама передняя

Каталожный номер:30D0112

Комплект:1

Примечание:

№ на схеме:27

Наименование:Палец

Каталожный номер:60A0016

Комплект:2

Примечание:

№ на схеме:28

Наименование:Палец 12х70-Zn.D

Каталожный номер:08B0019

Комплект:2

Примечание:

№ на схеме:29

Наименование:Штифт крепежный

Каталожный номер:18A0030

Комплект:1

Примечание:

№ на схеме:30

Наименование:Палец

Каталожный номер:60A0051

Комплект:1

Примечание:

№ на схеме:31

Наименование:Палец

Каталожный номер:08B0020

Комплект:1

Примечание:

№ на схеме:32

Наименование:Панель топливного бака защитная 4х40-Zn.D

Каталожный номер:23A1181

Комплект:1

Примечание:

№ на схеме:33

Наименование:Блок ограничительный

Каталожный номер:28C0001

Комплект:1

Примечание:

№ на схеме:34

Наименование:Панель передняя

Каталожный номер:36D0017

Комплект:1

Примечание:

№ на схеме:35

Наименование:Табличка

Каталожный номер:74A0258

Комплект:1

Примечание:

№ на схеме:36

Наименование:Панель боковая

Каталожный номер:11A0528

Комплект:1

Примечание:

№ на схеме:37

Наименование:Ступень в сборе

Каталожный номер:26C0013

Комплект:2

Примечание:
