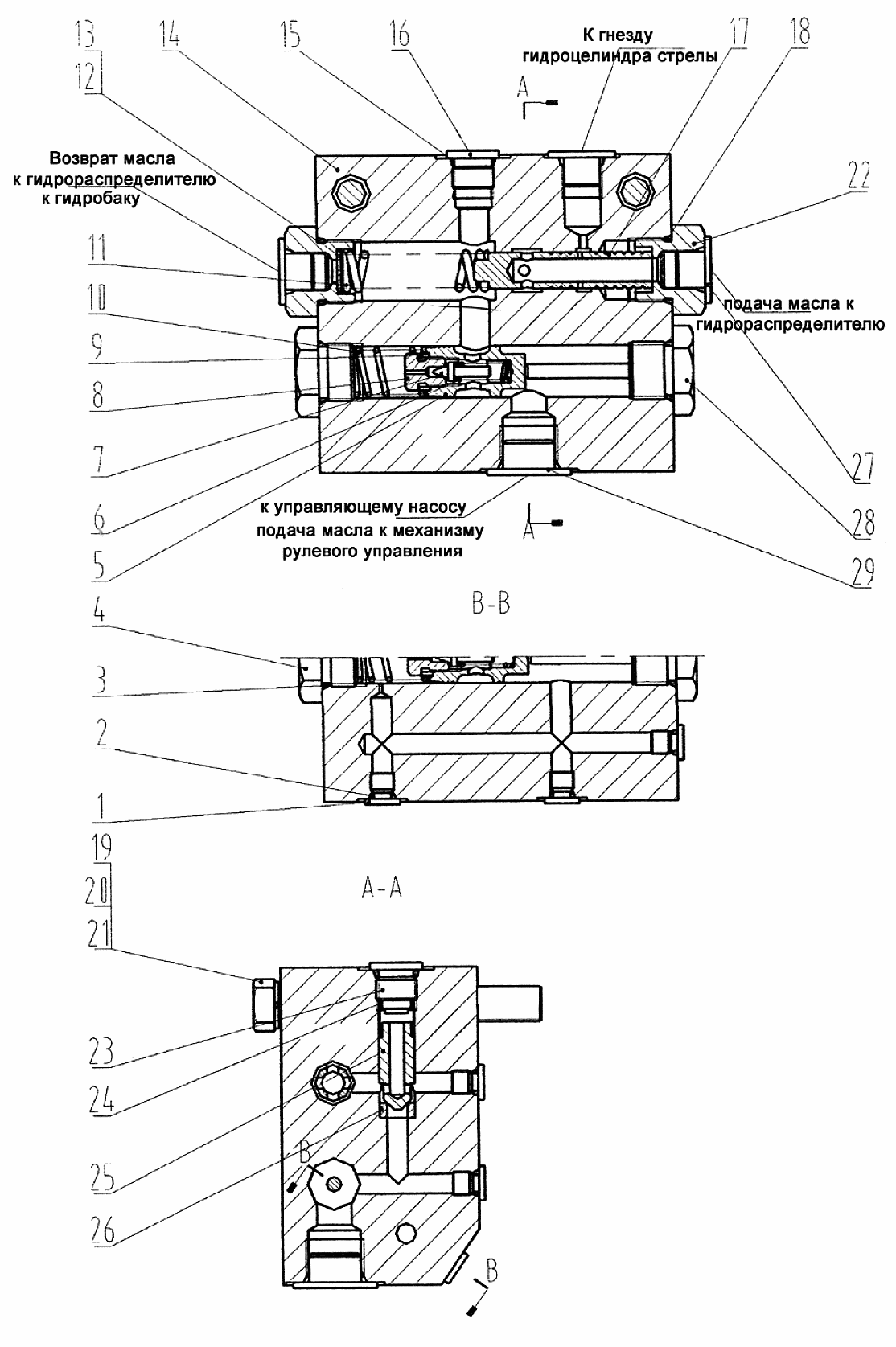

Клапан комбинированный ZHF

← Гидрораспределитель XFPF32 Клапан управляющий XDF6 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Заглушка

Каталожный номер:03B0066

Комплект:5

Примечание:

№ на схеме:2

Наименование:Кольцо круглого сечения 9х1.9

Каталожный номер:12B0046

Комплект:5

Примечание:

№ на схеме:3

Наименование:Кольцо круглого сечения 22х2.4

Каталожный номер:12B0207

Комплект:3

Примечание:

№ на схеме:4

Наименование:Заглушка

Каталожный номер:03B0068

Комплект:1

Примечание:

№ на схеме:5

Наименование:Золотник

Каталожный номер:00A0047

Комплект:1

Примечание:

№ на схеме:6

Наименование:Пружина регулировочная

Каталожный номер:75A0025

Комплект:1

Примечание:

№ на схеме:7

Наименование:Клапан

Каталожный номер:65A0017

Комплект:1

Примечание:

№ на схеме:8

Наименование:Гнездо

Каталожный номер:51A0053

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:56A0047

Комплект:1

Примечание:

№ на схеме:10

Наименование:Пружина возврата в исходное положение

Каталожный номер:75A0024

Комплект:1

Примечание:

№ на схеме:11

Наименование:Пружина

Каталожный номер:75A0079

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба

Каталожный номер:57A0064

Комплект:4

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:57A0065

Комплект:6

Примечание:

№ на схеме:14

Наименование:Корпус клапана

Каталожный номер:78A0030

Комплект:1

Примечание:

№ на схеме:15

Наименование:Кольцо круглого сечения 16х2.4

Каталожный номер:12B0261

Комплект:2

Примечание:

№ на схеме:16

Наименование:Заглушка

Каталожный номер:03B0064

Комплект:1

Примечание:

№ на схеме:17

Наименование:Золотник

Каталожный номер:65A0036

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кольцо круглого сечения 24х2.4

Каталожный номер:12B0043

Комплект:2

Примечание:

№ на схеме:19

Наименование:Болт M12х90-8.8-Zn.D

Каталожный номер:01B0142

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:2

Примечание:

№ на схеме:21

Наименование:Шайба 12-140HV-Zn.D

Каталожный номер:06B0007

Комплект:2

Примечание:

№ на схеме:22

Наименование:Штуцер

Каталожный номер:00A0154

Комплект:2

Примечание:

№ на схеме:23

Наименование:Заглушка

Каталожный номер:03B0344

Комплект:1

Примечание:

№ на схеме:24

Наименование:Пружина возврата в исходное положение

Каталожный номер:75A0106

Комплект:1

Примечание:

№ на схеме:25

Наименование:Золотник однопутевого клапана

Каталожный номер:65A0042

Комплект:1

Примечание:

№ на схеме:26

Наименование:Гнездо клапана

Каталожный номер:56A0142

Комплект:1

Примечание:

№ на схеме:27

Наименование:Пробка

Каталожный номер:86A0086

Комплект:3

Примечание:

№ на схеме:28

Наименование:Заглушка

Каталожный номер:03B0345

Комплект:1

Примечание:

№ на схеме:29

Наименование:Пробка

Каталожный номер:84A0127

Комплект:1

Примечание:
