Гидроцилиндр поворота левый 10C0031

← Гидроцилиндр поворота правый 10C0030 Подводящий и отводящий шланги радиатора 00C0047 →

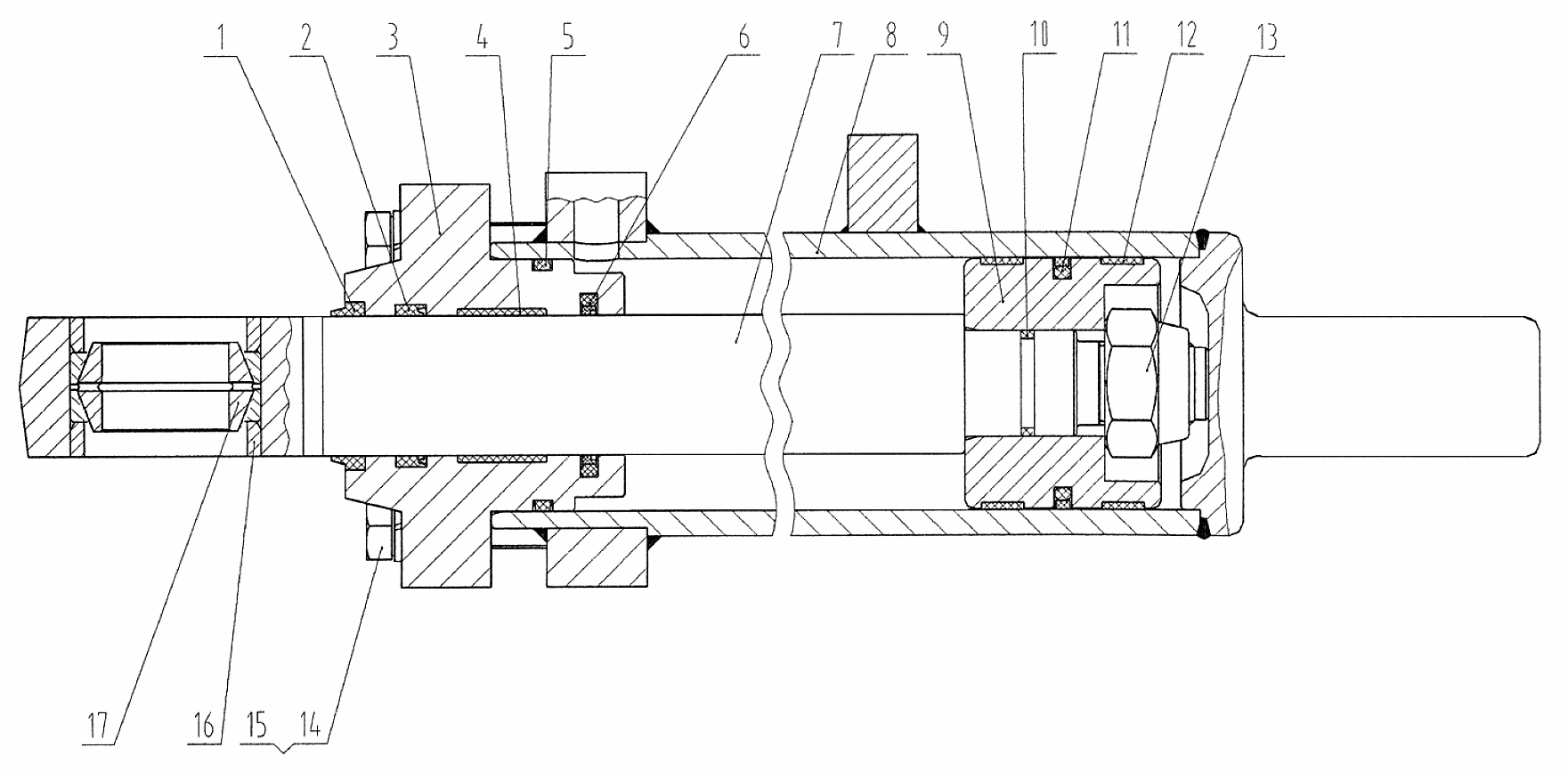

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Кольцо пылезащитное 50-58-4/5

Каталожный номер:13B0159

Комплект:1

Примечание:

№ на схеме:2

Наименование:Сальник 50-60-7.3/8

Каталожный номер:13B0160

Комплект:1

Примечание:

№ на схеме:3

Наименование:Крышка

Каталожный номер:54A0098

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кольцо

Каталожный номер:80A0090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кольцо круглого сечения 80х5.3

Каталожный номер:12B0202

Комплект:1

Примечание:

№ на схеме:6

Наименование:Сальник 50-65.1-6.3

Каталожный номер:13B0161

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шток поршня

Каталожный номер:72A0114

Комплект:1

Примечание:

№ на схеме:8

Наименование:Гидроцилиндр

Каталожный номер:13D0051

Комплект:1

Примечание:

№ на схеме:9

Наименование:Поршень

Каталожный номер:50A0027

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо круглого сечения 31.5х3.55

Каталожный номер:12B0047

Комплект:1

Примечание:

№ на схеме:11

Наименование:Сальник

Каталожный номер:34C0017

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо опорное

Каталожный номер:80A0072

Комплект:2

Примечание:

№ на схеме:13

Наименование:Гайка стопорная M30х2

Каталожный номер:38C0008

Комплект:1

Примечание:

№ на схеме:14

Наименование:Болт M16х1.5х90-10.9-Zn.D

Каталожный номер:00B0165

Комплект:4

Примечание:

№ на схеме:15

Наименование:Шайба 16

Каталожный номер:06B0015

Комплект:4

Примечание:

№ на схеме:16

Наименование:Блок стопорный

Каталожный номер:55A0010

Комплект:4

Примечание:

№ на схеме:17

Наименование:Подшипник для работы в условиях колебательного движения GE45ES

Каталожный номер:25B0002

Комплект:2

Примечание:
