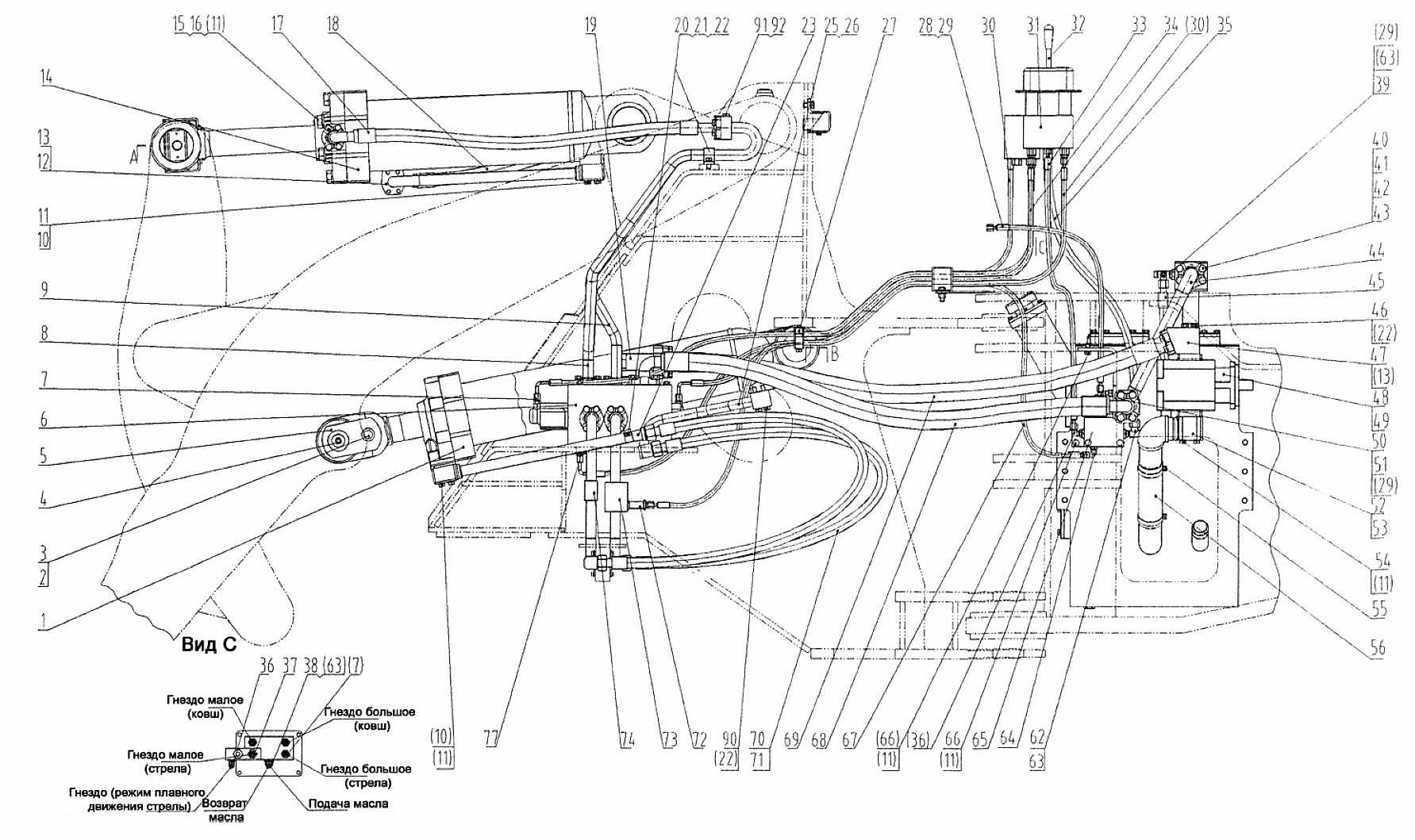

Гидросистема рабочего оборудования 11E0103

Каталожный номер:30C0016

Комплект:7

Примечание:

№ на схеме:8

Каталожный номер:10D0751

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:10D0752

Комплект:1

Примечание:

№ на схеме:10

Наименование:Болт M12х70-8.8-Zn.D

Каталожный номер:00B0033

Комплект:12

Примечание:

№ на схеме:11

Наименование:Шайба 12

Каталожный номер:06B0008

Комплект:41

Примечание:

№ на схеме:12

Каталожный номер:10D0042

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцо круглого сечения 36.5х3.55

Каталожный номер:12B0009

Комплект:14

Примечание:

№ на схеме:14

Наименование:Гидроцилиндр опрокидывания

Каталожный номер:10C0024

Комплект:1

Примечание:

№ на схеме:15

Наименование:Пластина нажимная

Каталожный номер:72A0010

Комплект:4

Примечание:

№ на схеме:16

Наименование:Болт M12х35-8.8-Zn.D

Каталожный номер:00B0035

Комплект:16

Примечание:

№ на схеме:17

Каталожный номер:07C0037

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:07C0043

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:32C0026

Комплект:1

Примечание:

№ на схеме:20

Наименование:Скоба

Каталожный номер:27A0046

Комплект:4

Примечание:

№ на схеме:21

Наименование:Болт M10х25-8.8-Zn.D

Каталожный номер:00B0012

Комплект:12

Примечание:

№ на схеме:22

Наименование:Шайба 10

Каталожный номер:06B0002

Комплект:40

Примечание:

№ на схеме:23

Каталожный номер:10D0162

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:15D0047

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:15D0048

Комплект:1

Примечание:

№ на схеме:27

Наименование:Зажим

Каталожный номер:09C0049

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:06C0089

Комплект:1

Примечание:

№ на схеме:29

Наименование:Кольцо круглого сечения 10.6х1.8

Каталожный номер:12B0285

Комплект:4

Примечание:

№ на схеме:30

Каталожный номер:05C0148

Комплект:3

Примечание:

№ на схеме:31

Наименование:Управляющий клапан

Каталожный номер:12C0019

Комплект:1

Примечание:

№ на схеме:32

Наименование:Рычаг управления в сборе

Каталожный номер:23C0037

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:05C0032

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:05C0154

Комплект:2

Примечание:

№ на схеме:35

Каталожный номер:06C0090

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:31C0031

Комплект:3

Примечание:

№ на схеме:37

Каталожный номер:30C0028

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:30C0007

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:33C0001

Комплект:1

Примечание:

№ на схеме:40

Наименование:Пластина нажимная

Каталожный номер:72A0041

Комплект:5

Примечание:

№ на схеме:41

Наименование:Болт M14х35-8.8-Zn.D

Каталожный номер:00B0025

Комплект:20

Примечание:

№ на схеме:42

Наименование:Шайба 14

Каталожный номер:06B0013

Комплект:20

Примечание:

№ на схеме:43

Наименование:Кольцо круглого сечения 46.2х3.55

Каталожный номер:12B0019

Комплект:5

Примечание:

№ на схеме:44

Каталожный номер:10D0158

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:06C0091

Комплект:1

Примечание:

№ на схеме:46

Наименование:Болт M10х100-8.8-Zn.D

Каталожный номер:01B0158

Комплект:4

Примечание:

№ на схеме:47

Каталожный номер:72A0090

Комплект:1

Примечание:

№ на схеме:48

Наименование:Насос шестеренчатый

Каталожный номер:11C0015

Комплект:1

Примечание:

№ на схеме:49

Наименование:Шайба уплотнительная

Каталожный номер:80A0010

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:32C0025

Комплект:1

Примечание:

№ на схеме:51

Наименование:Кольцо круглого сечения 22х2.4

Каталожный номер:12B0207

Комплект:1

Примечание:

№ на схеме:52

Наименование:Шланг рабочего насоса

Каталожный номер:10D0159

Комплект:1

Примечание:

№ на схеме:53

Наименование:Кольцо круглого сечения 60х3.55

Каталожный номер:12B0024

Комплект:1

Примечание:

№ на схеме:54

Наименование:Болт M12х95-8.8-Zn.D

Каталожный номер:01B0285

Комплект:4

Примечание:

№ на схеме:55

Наименование:Обод

Каталожный номер:15B0069

Комплект:2

Примечание:

№ на схеме:56

Наименование:Шланг

Каталожный номер:30A0033

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:32C0013

Комплект:1

Примечание:

№ на схеме:63

Наименование:Кольцо круглого сечения 15х1.8

Каталожный номер:12B0370

Комплект:4

Примечание:

№ на схеме:64

Каталожный номер:31C0022

Комплект:1

Примечание:

№ на схеме:65

Наименование:Клапан

Каталожный номер:12C0037

Комплект:1

Примечание:

№ на схеме:66

Наименование:Болт M12х25-8.8-Zn.D

Каталожный номер:00B0011

Комплект:4

Примечание:

№ на схеме:67

Каталожный номер:06C0192

Комплект:1

Примечание:

№ на схеме:68

Каталожный номер:07C0046

Комплект:1

Примечание:

№ на схеме:69

Каталожный номер:07C0044

Комплект:1

Примечание:

№ на схеме:70

Каталожный номер:06C0088

Комплект:4

Примечание:

№ на схеме:71

Наименование:Кольцо круглого сечения 21.2х1.8

Каталожный номер:12B0292

Комплект:8

Примечание:

№ на схеме:72

Наименование:Клапан запорный

Каталожный номер:12C0057

Комплект:1

Примечание:

№ на схеме:73

Каталожный номер:10D0171

Комплект:1

Примечание:

№ на схеме:74

Каталожный номер:10D0172

Комплект:1

Примечание:

№ на схеме:77
