Трубопровод системы управления 11E0044

Трубопровод системы управления 11E0044

← Система управления 11E0043 Автоматическая система возврата в исходное положение 11E0045 →

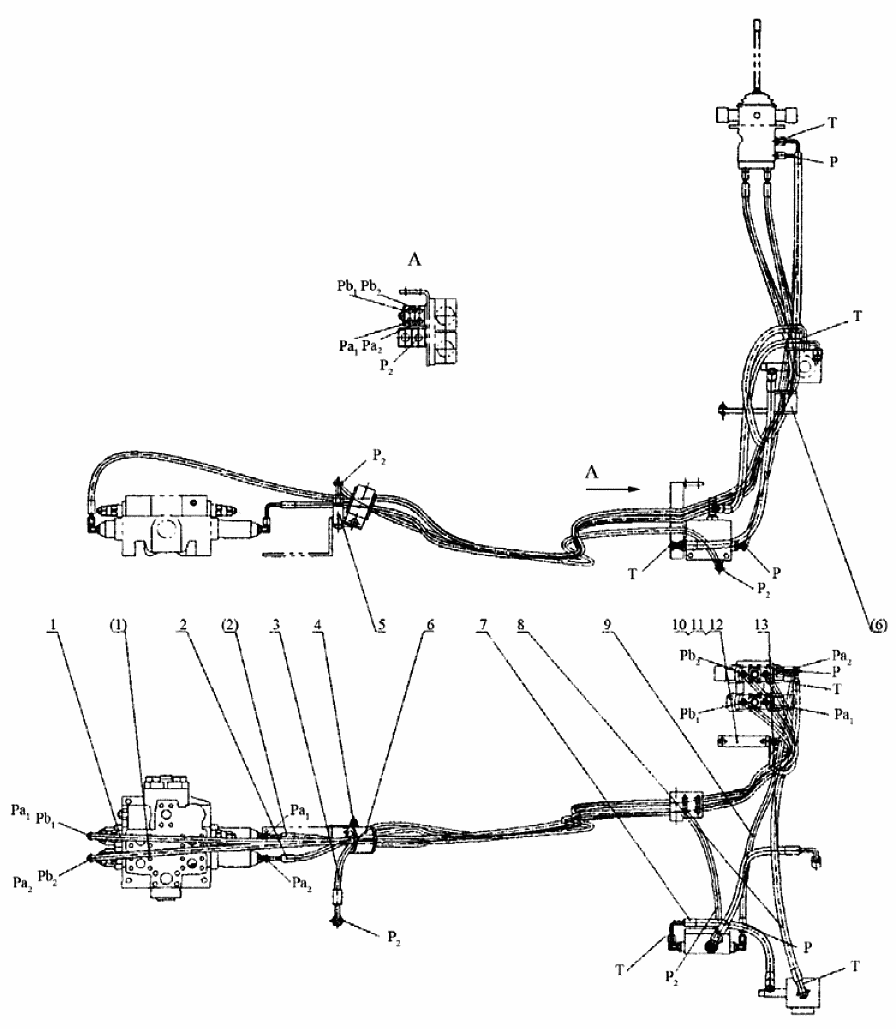

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Рукав
Каталожный номер:05C0071
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Рукав
Каталожный номер:05C0068
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Рукав
Каталожный номер:05C0069
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Гайка М12-8-Zn.D
Каталожный номер:03B0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Клапан запорный
Каталожный номер:12C0057
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Хомут
Каталожный номер:09C0016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Рукав
Каталожный номер:06C0151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Рукав
Каталожный номер:06C0166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Рукав
Каталожный номер:05C0072
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Опора
Каталожный номер:23A0618
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Болт М10х20-8.8-Zn.D
Каталожный номер:00B0005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба 10
Каталожный номер:06B0002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Рукав
Каталожный номер:06C0153
Комплект:1
Примечание:
