Тормозная система 20E0014

Тормозная система 20E0014

← Масляный бак 11E0041 Тормозная система 20E0014 →

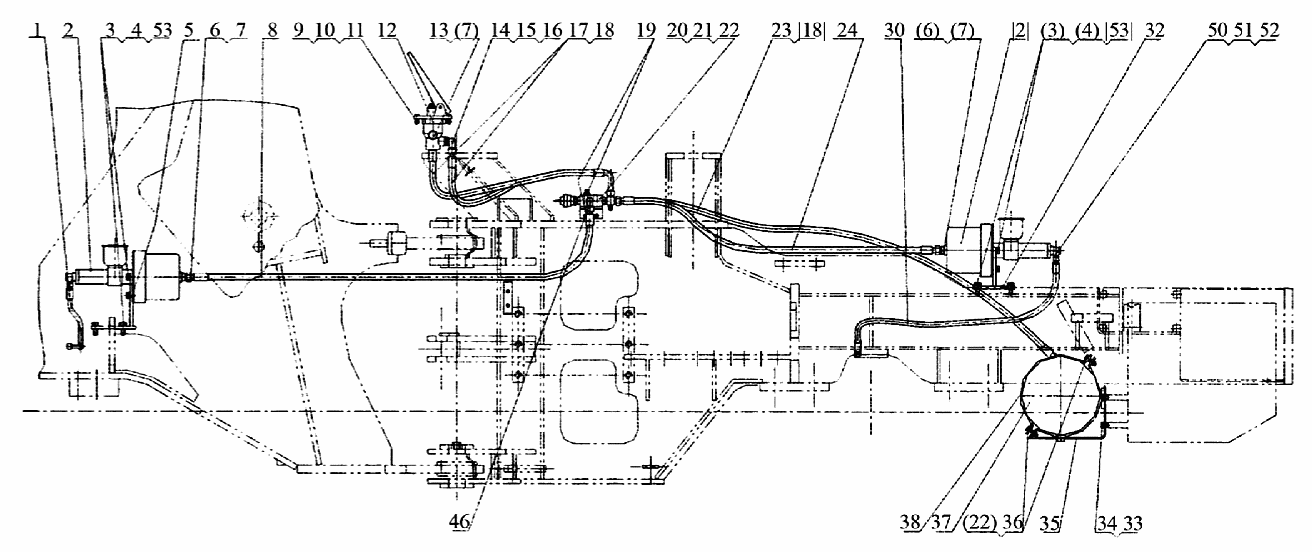

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Рукав
Каталожный номер:05C0059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Группа цилиндра
Каталожный номер:13C0067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт М14Х30-8.8-Zn.D
Каталожный номер:00B0038
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба 14
Каталожный номер:06B0013
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Кронштейн
Каталожный номер:00D0391
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Соединитель
Каталожный номер:00A0050
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Шайба
Каталожный номер:82A0028
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Рукав
Каталожный номер:03C0002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт М8Х30-8.8-Zn.D
Каталожный номер:00B0020
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шайба 8
Каталожный номер:06B0006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Гайка М8-8-Zn.D
Каталожный номер:03B0177
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Клапан в сборе
Каталожный номер:13C0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Пробка
Каталожный номер:03B0085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Кольцо круглого сечения 25Х2.4
Каталожный номер:12B0242
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Гайка стопорная
Каталожный номер:03B0215
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Соединитель
Каталожный номер:01A0021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Рукав
Каталожный номер:04C0025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Шайба
Каталожный номер:81A0009
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Соединитель
Каталожный номер:00A0241
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Узел соединительный
Каталожный номер:50D0024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Болт М10х25-8.8-Zn.D
Каталожный номер:00B0012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Шайба
Каталожный номер:06B0002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Рукав
Каталожный номер:04C0026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Рукав
Каталожный номер:04C0034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Рукав
Каталожный номер:05C0151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Кронштейн
Каталожный номер:00D0262
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Болт М12Х20-8.8-Zn.D
Каталожный номер:00B0031
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Болт 12
Каталожный номер:06B0008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Шайба
Каталожный номер:00D0084
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Кронштейн М10х40-8.8-Zn.D
Каталожный номер:00B0029
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Баллон воздушный
Каталожный номер:13C0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Кронштейн
Каталожный номер:22A0020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Соединитель
Каталожный номер:31C0032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Соединитель
Каталожный номер:01B0244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Кольцо круглого сечения
Каталожный номер:12B0356
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Соединитель
Каталожный номер:03A0067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Шайба
Каталожный номер:06B0009
Комплект:2
Примечание:
